Вытяжной Шкаф

Схема электропроводов вытяжного шкафа

Марк

название

Модель

TA

Кнопка”Стоп”

LA18-22 Красный

ØA

Кнопка”Старт”

L18-22 Зелёный

Ds

Таймер

XD

Сигнальный

фонарь

XD2-220 Зелёный

K1

освещённый

выключатель

LS3-2

K2k3

Выключатель

розетки

LS3-2

Части пунктирных линий - доскораспределители

TF-A12/15&TF-B12
TF-C15&TF-D18
TF-E12/15

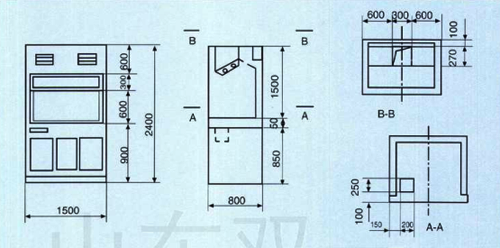

TF-A12/15 Тип вытяжной шкаф

Производительность вентилятора: 700-1500m3/h

Скорость ветра операционной зоны: 0.3-0.7m/s

Сопротивление: 5-12mm H2O

Размер операционная зона: TF-A12 900*900

         TF-A15 1200*900

Размер: TF-A12 1200*800*2350

      TF-A15 1500*800*2350

Форма открытия дверей: откатные верх и низ

Освещение: 20W лампа дневного света

Структура: съемная

TF-A12/15 Тип вытяжной шкаф
TF-B12 Вытяжной Шкаф

Производительность вентилятора: 700-1500m3/h

Скорость ветра операционной зоны: 0.3-0.7m/s

Сопротивление: 5-12mm H2O

Размер операционная зона: 1000*600

Форма открытия дверей: откатные верх и низ

Масса: 120Kg

Освещение: 20W лампа дневного света

TF-B12 Вытяжной Шкаф
