9-19, 9-26 Ventilateur centrifuge haute pression

Accueil » Nos produits » Ventilateur » 9-19, 9-26 Ventilateur centrifuge haute pression

Les utilisation et les types de 9-19, 9-26 Ventilateur centrifuge haute pression

9-19, 9-26 ventilateur centrifuge haute pression s'applique normalement à ventiler forcément pour le four de forgeage ou la haute pression, et s'applique largement à transporter de l'air et d'autres gaz non-combustible spontanée, non-dangereux pour humain et non-corrosif pour matériau d'acier. Pour le transport de gaz combustible, l'impelleur peut se faire en alliage d'aluminium pour ne pas susciter des étincelles, le moteur est anti-déflagrant. Ses paramètres sont les mêmes que ventilateur ordinaire.

9-19, 9-26 ventilateur centrifuge haute pression peut se faire tourner à gaucher ou tourner à droite.

9-19, 9-26 ventail centrifuge haute pression est à aérage aspirant unique, il anuméro 4 à 16,13 modèles au total, parmi lesquels numéro 4, 5, 6 sont à A type transmission, numéro 7 à 16 sont à D type transmission.

L'impelleur: Le ventilateur de 9-19 type a 12 aubes, 9-26 type à 16 aubes, tous à courbe front. La vitesse périphérique maximale du diffuseur de l'impelleur ne dépasse pas 140m/s. Les abusé sont statique, ynamique avec un fonctionnement stabl.

Châssis: Soudé ensemble en tôle d'acier à haute qualité.

L'entrée d'air est faite ensemble, monté sur le côté du ventilateur, est de forme incurvée avec la face axiale. Il peut faire entre de l'air à l'impelleur avec peu de perte.

Envoi du Message

9-19

9-26

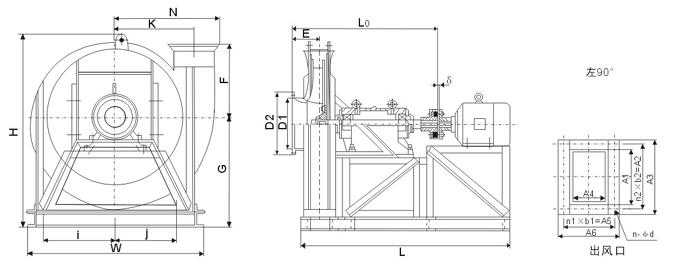

Dimensions de montage

9-19 Ventilateur centrifuge haute pression

Modèle	Mode de conduite	Vitesse de rotation(r/min)	Norms	Capacité(m³/h)	Pression totale(Pa)	Efficacité fan(%)	Puissance fan(kw)	Besoin puissance(kw)	Moteur
Modèle	Mode de conduite	Vitesse de rotation(r/min)	Norms	Capacité(m³/h)	Pression totale(Pa)	Efficacité fan(%)	Puissance fan(kw)	Besoin puissance(kw)	Type	Puissance(kw)
4	A	2900	1	824	3584	70	1.16	1.5	Y90L-2	2.2
			2	970	3665	73.5	1.33	1.7
			3	1116	3647	75.5	1.48	1.9
			4	1264	3597	76	1.64	2.1
			5	1410	3507	75.5	1.80	2.3	Y100L-2	3
			6	1558	3384	73.3	1.97	2.6
			7	1704	3253	70	2.17	2.6
4.5	A	2900	1	1174	4603	71.2	2.07	2.5	Y112M-2	4
			2	1397	4684	75	2.38	2.9
			3	1616	4672	77	2.68	3.2
			4	1839	4580	73.3	2.98	3.6
			5	2062	4447	7602	3.29	3.9
			6	2281	4297	73.8	3.63	4.4	Y132S1-2	5.5
			7	2504	4112	70	4.03	4.8	Y132S1-2	5.5
5	A	2900	1	1610	5697	72.7	3.43	4.1	Y132S2-2	7.5
			2	1932	5768	76.2	3.98	4.8
			3	2254	5740	78.2	4.50	5.4
			4	2576	5639	78.5	5.04	5.8
			5	2844	5517	77.2	5.54	6.4
			6	3166	5323	74.5	6.17	7.1	Y160M1-2	11
			7	3488	5080	70.5	6.86	7.9	Y160M1-2	11
5.6	A	2900	1	2262	7182	72.7	6.05	7.0	Y160M1-2	11
			2	2714	7273	76.2	7.02	8.1
			3	3167	7236	78.2	7.93	9.1
			4	3619	7109	78.5	8.88	10.2
			5	3996	6954	77.2	9.76	11.2	Y160L-2	18.5
			6	4448	6709	74.5	10.88	12.5
			7	4901	6400	70.5	12.09	13.5
6.3	A	2900	1	3220	9149	72.7	10.91	12.5	Y160L-2	18.5
			2	3865	9265	76.2	12.65	14.5
			3	4509	9219	78.2	14.30	16.4
			4	5153	9055	78.5	16.00	18.4
			5	5690	8857	77.2	14.59	20.2	Y200L1-2	30
			6	6334	8543	74.5	19.60	22.5
			7	6978	8148	70.5	21.79	25.1
7.1	D	2900	1	4610	11717	72.7	19.83	23.3	Y200L2-2	37
			2	5532	11868	76.2	22.99	27.0
			3	6454	11807	78.2	25.99	30.5
			4	7376	11596	78.5	29.09	34.1
			5	8144	11340	77.2	31.98	37.5	Y250M-2	55
			6	9066	10935	74.5	35.63	41.8
			7	9988	10426	70.5	39.62	46.5

Modèle	Mode de conduite	Vitesse de rotation(r/min)	Norms	Capacité(m³/h)	Pression totale(Pa)	Efficacité fan(%)	Puissance fan(kw)	Besoin puissance(kw)	Moteur
Modèle	Mode de conduite	Vitesse de rotation(r/min)	Norms	Capacité(m³/h)	Pression totale(Pa)	Efficacité fan(%)	Puissance fan(kw)	Besoin puissance(kw)	Type	Puissance(kw)
8	D	2900	1	6594	15034	72.7	36.02	42.3	Y280S-2	75
			2	7913	15229	76.2	41.75	49.0
			3	9232	15151	78.2	47.21	55.4
			4	10550	14877	78.5	52.83	62.0
			5	11649	14546	77.2	58.08	68.2	Y315S-2	110
			6	12968	14021	74.5	64.71	75.9
			7	14827	13362	70.5	71.95	84.4
8	D	1450	1	3297	3620	72.7	4.5	5.5	Y132M-4	7.5
			2	3957	3665	76.2	5.22	6.1
			3	4616	3647	78.2	5.90	6.9
			4	5275	3584	78.5	6.60	7.7
			5	5825	3507	77.2	7.26	8.5	Y160L-4	15
			6	6484	3384	74.5	8.09	9.5
			7	7144	3231	70.5	8.99	10.6
9	D	1450	1	4695	4597	72.7	8.11	9.5	Y160L-4	15
			2	5633	4655	76.2	9.41	11.0
			3	6572	4632	78.2	10.63	12.5
			4	7511	4551	78.5	11.90	14.0	Y180L-4	22
			5	8194	4453	77.2	13.08	15.4
			6	9233	4297	74.5	14.58	17.1
			7	10171	4101	70.5	16.21	19.0
10	D	1450	1	6440	5840	76.5	13.38	15.8	Y200L-4	30
			2	7942	5941	80	16.03	18.8
			3	9445	5891	81.5	18.59	21.8
			4	10047	5740	81	21.12	24.8	Y225S-4	37
			5	12450	5495	78.2	23.84	28.0
			6	13952	5422	74.5	26.79	31.4
			7	15455	4958	70	29.88	35.1
11.2	D	1450	1	9047	7364	76.5	23.58	27.7	Y225M-4	45
			2	11158	7491	80	28.25	33.2
			3	13269	7428	81.5	32.76	38.4
			4	15380	7236	81	37.22	43.7
			5	17491	9627	78.2	42.02	49.3
			6	1 9602	6609	74.5	47.21	55.4	Y280S-4	75
			7	21713	6246	70	52.66	61.8	Y280S-4	75
11.2	D	960	1	5990	3182	76.5	6.84	8.0	Y180L-6	15
			2	7388	3237	80	8.20	9.6
			3	8785	3210	81.5	9.51	11.2
			4	10182	3128	81	10.80	12.7
			5	11580	2996	78.2	12.19	14.3	Y200L2-6	22
			6	12978	2860	74.5	13.70	16.1
			7	14375	2705	70	15.28	17.9

Modèle	Mode de conduite	Vitesse de rotation(r/min)	Norms	Capacité(m³/h)	Pression totale(Pa)	Efficacité fan(%)	Puissance fan(kw)	Besoin puissance(kw)	Moteur
Modèle	Mode de conduite	Vitesse de rotation(r/min)	Norms	Capacité(m³/h)	Pression totale(Pa)	Efficacité fan(%)	Puissance fan(kw)	Besoin puissance(kw)	Type	Puissance(kw)
12.5	D	1450	1	12577	9229	76.5	40.84	47.9	Y280S-4	75
			2	15512	9390	80	48.92	57.4
			3	18447	9310	81.5	56.72	66.6
			4	21381	9068	81	64.46	75.6
			5	24316	8678	78.2	72.76	85.4	Y315S-4	110
			6	27251	8278	74.5	81.75	95.9
			7	30186	7822	70	91.18	107.0
12.5	D	960	1	8327	3975	76.5	11.85	13.9	Y200L2-6	22
			2	10270	4043	80	14.20	16.7
			3	12213	4009	81.5	16.46	19.3
			4	14156	3907	81	18.71	21.9
			5	16099	3741	78.2	21.11	24.8	Y250M-6	37
			6	18042	3571	74.5	23.72	27.8
			7	19985	3577	70	26.46	31.1
14	D	1450	1	17670	11668	76.5	71.97	84.5	Y315M-4	132
			2	21793	11874	80	86.22	101.2
			3	25916	11771	81.5	99.96	117.3
			4	30040	11464	81	113.59	133.3	Y355M-4	220
			5	34163	10967	78.2	128.22	150.5
			6	38286	10457	74.5	144.06	169
			7	42409	9878	70	160.69	188.6
14	0	960	1	11699	5004	76.5	20.89	24.5	Y250M-6	37
			2	14428	5090	80	25.02	29.4
			3	17158	5047	81.5	29.01	34.0
			4	19888	4917	81	32.97	38.7	Y315S-6	75
			5	22618	4709	78.2	37.21	43.7
			6	25348	4494	74.5	41.81	49.1
			7	28078	4249	70	46.63	54.7
16	D	1450	1	26377	15425	76.5	140.31	164.6	Y355M3-4	315
			2	32531	15700	80	168.09	197.2
			3	38686	15563	81.5	194.89	228.7
			4	44841	15151	81	221.46	259.9
			5	50995	14488	78.2	249.98	293.3
			6	57150	13808	74.5	280.88	329.6	JS138-4	410
			7	63305	13035	70	313.29	367.6	JS138-4	410
16	D	960	1	17463	6570	76.5	40.72	47.8	Y315S-6	75
			2	21538	6682	80	48.78	57.2
			3	25613	6627	81.5	56.56	66.4
			4	29687	6456	81	64.27	75.4
			5	33762	6180	78.2	72.55	85.1	Y315L1-6	110
			6	37837	5898	74.5	81.52	95.7
			7	41912	5575	70	90.92	106.7

Commentaires

*Email

*Message

Produits

Votre nom

Compagnie

Tél./Fax.

Msn/Skype

9-26 Ventilateur centrifuge haute pression

Modèle	Mode de conduite	Vitesse de rotation(r/min)	Norms	Capacité(m³/h)	Pression totale(Pa)	Efficacité fan(%)	Puissance fan(kw)	Besoin puissance(kw)	Moteur
Modèle	Mode de conduite	Vitesse de rotation(r/min)	Norms	Capacité(m³/h)	Pression totale(Pa)	Efficacité fan(%)	Puissance fan(kw)	Besoin puissance(kw)	Type	Puissance(kw)
4	A	2900	1	2198	3852	74.7	3.11	3.7	Y132S1-2	5.5
			2	2368	3820	75.5	3.28	3.9
			3	2536	3765	75.7	3.46	4.1
			4	2706	3684	75	3.65	4.4
			5	2877	3607	73.8	3.86	4.6
			6	3044	3502	72.1	4.06	4.9
			7	3215	3407	70	4.29	5.2
4.5	A	2900	1	3130	4910	74.7	5.51	6.3	Y132S2-2	7.5
			2	3407	4863	75.5	5.87	6.8
			3	3680	4776	75.7	6.24	7.2
			4	3963	4661	75	6.64	7.6	Y160M1-2	11
			5	4237	4545	73.8	7.06	8.1
			6	4515	4412	72.1	7.54	8.7
			7	4792	4256	70	7.98	9.2
5	A	2900	1	4293	6035	74.7	9.12	10.5	Y160M2-2	15
			2	4706	5984	75.7	9.80	11.3
			3	5114	5869	75.7	10.46	12.0
			4	5527	5725	75	11.23	12.9
			5	5941	5553	73.8	12.00	13.8
			6	6349	5381	72.1	12.81	14.7
			7	6762	5180	70	13.65	15.7	Y160L-2	18.5
5.6	A	2900	1	6032	7610	74.7	16.09	18.5	Y180M-2	22
			2	6612	7546	75.5	17.27	19.9
			3	7185	7400	75.7	18.47	21.2
			4	7766	7218	75	19.79	22.8	Y200L1-2	30
			5	8346	7000	73.8	21.15	24.3
			6	8919	6781	72.1	22.57	26.0
			7	9500	6527	70	24.06	27.7
6.3	A	2900	1	8588	9698	74.7	28.99	33.3	Y225M-2	45
			2	9415	9616	75.5	31.12	35.8
			3	10230	9429	75.7	33.28	38.3
			4	11056	9195	75	35.66	41.0
			5	11883	8915	73.8	38.12	43.8
			6	12699	8636	72.1	40.67	46.8	Y250M-2	55
			7	13525	8310	70	43.35	49.9	Y250M-2	55
7.1	A	2900	1	12292	12427	74.7	52.70	61.8	Y280S-2	75
			2	13475	12321	75.5	56.57	66.4
			3	14643	12078	75.7	60.49	71.0
			4	15826	1 1776	75	64.84	76.1	Y315S-2	110
			5	17009	11415	73.8	69.30	81.3
			6	18177	11055	72.1	73.94	86.8
			7	19360	10635	70	78.82	92.5

Modèle	Mode de conduite	Vitesse de rotation(r/min)	Norms	Capacité(m³/h)	Pression totale(Pa)	Fan efficiency(%))	Puissance fan(kw)	Besoin puissance(kw)	Moteur
Modèle	Mode de conduite	Vitesse de rotation(r/min)	Norms	Capacité(m³/h)	Pression totale(Pa)	Fan efficiency(%))	Puissance fan(kw)	Besoin puissance(kw)	Type	Puissance(kw)
8	D	2900	1	17584	15955	77.2	95.72	112.3	Y315M-2	132
			2	19277	15818	78.2	102.73	120.5
			3	20947	15504	78	109.86	128.9
			4	22640	15112	76.7	117.75	138.2	Y315L2-2	200
			5	24332	14644	74.9	125.85	147.7
			6	26003	14177	72.7	134.28	157.6
			7	27696	13634	70	143.14	168.0
8	D	1450	1	8792	3834	77.2	11.96	14.0	Y180M-4	18.5
			2	9639	3802	78.2	12.84	15.1
			3	10473	3729	78	12.73	16.1
			4	11320	3638	76.7	14.72	17.3
			5	12166	3529	74.9	15.73	18.5
			6	13001	3421	72.7	16.79	19.7	Y200L-4	30
			7	13848	3294	70	17.89	21.0	Y200L-4	30
9	D	1450	1	12518	4869	77.2	21.56	25.3	Y200L-4	30
			2	13723	4828	78.2	23.14	27.2
			3	14913	4736	78	24.75	29.0
			4	16118	4620	76.7	26.53	31.1	Y225L-4	45
			5	17322	4481	74.9	28.35	33.3
			6	18512	4343	72.7	30.25	35.5
			7	19717	4181	70	32.24	37.8
10	D	1450	1	17172	6143	80.4	35.69	41.9	Y250M-4	55
			2	19319	6056	81.2	39.19	46.0
			3	21465	5920	80.4	43.02	50.5
			4	23612	5761	78.6	47.10	55.3	Y280S-4	75
			5	25758	5560	76	51.35	60.3
			6	27905	5309	73	55.35	65.0
			7	30052	5065	70	59.34	69.6
11.2	D	1450	1	24126	7747	80.4	62.90	73.8	Y315S-4	110
			2	27142	7637	81.2	69.07	81.0
			3	30157	7464	80.4	75.82	89.0
			4	33173	7264	78.6	83.01	97.4
			5	36189	7009	76	90.50	106.2
			6	39205	6691	73	97.54	114.5	Y315M-4	132
			7	42221	6382	70	104.58	122.7	Y315M-4	132
11.2	D	960	1	15973	3346	80.4	18.25	21.4	Y225M-6	30
			2	17969	3299	81.2	20.04	23.5
			3	19966	3225	80.4	22.00	25.8
			4	21963	3140	78.6	24.09	28.3
			5	23959	3031	76	26.26	30.8	Y250M-6	37
			6	25956	2895	73	28.31	33.2
			7	27953	2763	70	30.35	35.6

Modèle	Mode de conduite	Vitesse de rotation(r/min)	Norms	Capacité(m³/h)	Pression totale(Pa)	Efficacité fan(%)	Puissance fan(kw)	Besoin puissance(kw)	Moteur
Modèle	Mode de conduite	Vitesse de rotation(r/min)	Norms	Capacité(m³/h)	Pression totale(Pa)	Efficacité fan(%)	Puissance fan(kw)	Besoin puissance(kw)	Type	Puissance(kw)
12.5	D	1450	1	33540	9713	80.4	108.91	127.8	Y315L1-4	160
			2	37732	9575	81.2	119.60	140.3
			3	41925	9356	80.4	131.30	154.1
			4	46117	9103	78.6	143.75	168.7	Y355M2-4	250
			5	50310	8782	76	156.70	183.9
			6	54503	8381	73	168.90	198.2
			7	58695	7993	70	181.10	212.5
12.5	D	960	1	22206	4179	80.4	31.61	37.1	Y280S-6	45
			2	24981	4121	81.2	34.71	40.7
			3	27757	4028	80.4	38.10	44.7
			4	30533	3921	78.6	41.72	49.0	Y315S-6	75
			5	33309	3785	76	45.48	53.4
			6	36084	3615	73	49.02	57.5
			7	38860	3450	70	52.56	61.7
14	D	1450	1	47121	12285	80.4	191.94	225.2	Y355M2-4	250
			2	53011	12109	81.2	210.78	247.3	Y355M2-4	250
			3	58902	11830	80.4	231.39	271.5	JS-138-4	410
			4	64792	11503	78.6	253.33	297.3
			5	70682	11099	76	276.16	324.1
			6	76572	10589	73	297.66	349.3
			7	82463	10095	70	319.16	374.5
14	D	960	1	31197	5262	80.4	55.70	65.4	Y315S-6	75
			2	35097	5188	81.2	61.17	71.8	Y315S-6	75
			3	38997	5071	80.4	67.15	78.8	Y315L1-6	110
			4	42897	4936	78.6	73.52	86.3
			5	46796	4764	76	80.15	94.0
			6	50696	4549	73	86.39	101.4
			7	54596	4341	70	92.63	108.7
16	D	1450	1	70339	16250	80.4	374.22	439.1	JSQ-147-4(3000V)	500
			2	79131	16014	81.2	410.95	482.2	JSQ-147-4(3000V)	500
			3	87923	15640	80.4	451.14	529.4	JSQ-158-4 (3000V)	850
			4	96716	15210	78.6	493.92	579.6
			5	105500	14663	76	538.43	631.8
			6	114300	13983	73	580.35	681.0
			7	123090	13324	70	622.26	730.2
16	D	960	1	46569	6911	80.4	108.60	127.4	Y355M1-6	110
			2	52390	6813	81.2	119.26	139.9
			3	58211	6659	80.4	130.92	153.6
			4	64032	6481	78.6	143.34	168.2	Y355M3-6	220
			5	69854	6254	76	156.25	183.3
			6	75675	5971	73	168.42	197.6
			7	81496	5696	70	180.58	211.9

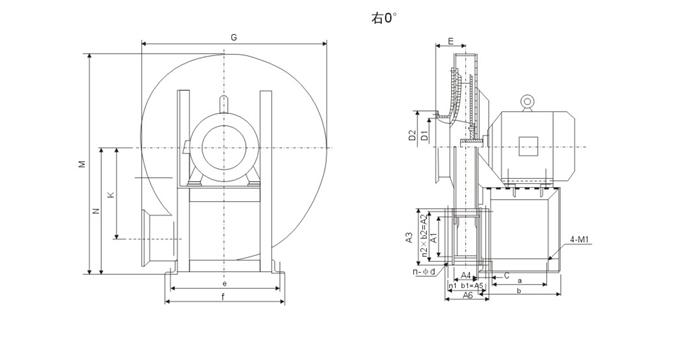

No.4~6.3A 9-19, 9-26 Ventilateur centrifuge haute pression Configuration and Installment Size

Modèle	Norms	Inlet		Outlet																		M1
		D1	D2	A1	A2		A3		A4		A5		A6		Bolt hole
															n-Φ10			n1-b1			n2-b2
9-19	4	180	230	128	160		182		92		126		148		14-Φ7			3X42			4x40	M12
	4.5	200	250	144	176		198		104		135		160		14-Φ7			3X45			4x44	M1 2
	5	224	284	160	192		214		115		150		171		14-Φ7			3X50			4x48	Ml 2
	5.6	250	310	179	212		233		129		162		185		14-Φ7			3x54			4X53	M12
	6.3	280	360	202	236		258		145		180		204		14-Φ7			3X60			4x59	M16
9-26	4	224	284	196	228		250		128		165		184		14-Φ7			3x55			4X57	M12
	4.5	250	310	221	252		275		144		177		200		14-Φ7			3x59			4X63	M12
	5	280	360	245	284		299		160		192		216		14-Φ7			3x64			4X71	M12
	5.6	315	395	274	304		328		179		216		235		18-Φ7			3x72			4x76	M16
	6.3	355	435	309	340		365		202		237		261		18-Φ7			3x79			4X85	M20
Series	Norms	Taille										Basic size										Poids(Kg)
		E	F	G		K		M		N		a		b		c	d		e	f
9-19	4	100	262	589		286		717		420		200		350		50	300		385	35		43
	4.5	110	295	661		322		782		450		200		390		50	300		430	39		54
	5	126	328	736		358		870		500		280		450		50	380		495	43		68
	5.6	140	367	823		401		964		550		350		485		50	450		534	48		91
	6.3	157	413	927		451		1086		620		450		570		50	570		626	55		138
9-26	4	132	360	713		287		763		450		200		390		50	300		430	49		50
	4.5	147	405	799		322		849		500		280		450		50	380		495	55		62
	5	165	450	889		359		939		550		350		485		50	450		534	61		89
	5.6	186	504	993		402		1053		620		450		570		50	570		626	68		125
	6.3	209	567	1118		451		1168		680		550		720		50	690		780	77		177 I

No.7.1~16A 9-19, 9-26 Ventilateur centrifuge haute pression Configuration and Installment Size

Modèle	Norms	Inlet		Outlet
		D1	D2	A1	A2		A3		A4		A5			A6		Bolt hole
																n-Φ10		n1-b1		n2-b2
9-19	7.1	315	395	227	270		293		163		204			232		14-Φ10		3X68		4X67.5
	8	355	435	256	296		322		184		228			253		14-Φ10		3X76		4X74
	9	400	500	288	330		354		207		252			276		18-Φ10		4X63		5X66
	10	450	550	320	360		386		230		276			299		18--Φ10		4X69		5X72
	11.2	500	620	359	415		448		258		316			350		18-Φ12		4X79		5X83
	12.5	560	680	400	456		489		288		344			380		20- Φ 12		4X86		5X76
	14	630	750	448	516		557		332		405			444		22-Φ12		5X81		6X86
	16	710	830	512	574		621		368		440			484		24-Φ12		5X88		7X82
9-26	7.1	400	500	348	390		414		227		272			296		20- Φ10		4X68		6X65
	8	450	550	392	432		458		256		300			325		20-Φ10		4X75		6X72
	9	500	620	441	483		507		288		330			357		20-Φ10		4X82.5		6X80.5
	10	560	680	490	528		556		320		356			389		20-Φ10		4x89		6X88
	11.2	630	750	549	600		638		358		410			450		26-Φ12		5X82		8X75
	12.5	710	830	613	664		702		400		456			492		28-Φ12		6X76		8X83
	14	800	920	686	747		795		448		516			564		30-Φ1 2		6X86		9X83
	16	900	1040	784	840		893		512		588			328		34-Φ1 2		7X84		10X84
Series	Norms	Taille
		E	F	G		H		K		N		i	j		k		L		W		L
9-19	7.1	177	466	680		1200		509		656		400	450		4-6		1230		1680		2100
	8	200	525	760		1350		572		733		440	520		4-6		1256		1730		2220
	9	226	590	850		1520		644		821		500	600		4-6		1289		1790		1930
	10	250	656	940		1680		715		908		550	650		6-8		1317		1900		2060
	11.2	280	735	1050		1890		801		1025		600	800		6-8		1595		2000		2440
	12.5	31 3	820	1160		2100		895		1140		700	900		8-10		1633		2120		2550
	14	350	920	1300		2350		1001		1280		800	950		8-10		2031		2220		2990
	16	400	1050	1480		2690		1144		1455		880	1040		8-10		2091		2340		3070
9-26	7.1	237	639	730		1260		509		716		420	520		4-6		1317		1680		2290
	8	262	720	810		1410		574		803		500	600		4-6		1349		1730		2330
	9	294	810	920		1590		646		900		550	650		6-8		1392		1790		2140
	10	327	900	1000		1760		717		995		600	700		6-8		1433		1900		2260
	11.2	367	1008	1130		1980		803		1122		700	850		8-10		1724		2000		2660
	12.5	418	1125	1240		2190		896		1247		740	940		8-10		1755		2120		2690
	14	469	1260	1390		2460		1003		1401		800	950		10-12		2199		2220		3250
	16	524	1440	1580		2820		1148		1595		900	1100		10-12		2271		2320		3300
