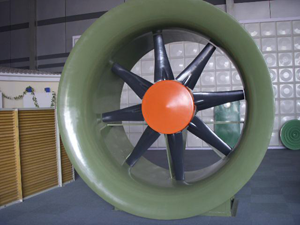

FZ40(35)-11 textile ventilateur axial

Accueil » Nos produits » Ventilateur » FZ40(35)-11 textile ventilateur axial

Envoi du Message

Application:

FZ40(35)-11 ventilateur axial peut être utilisé ventiler ou renforcer la dispersion thermique pour les usines, les dépôts, les bureaux ou les résidences. Il peut être aussi utilisé comme ventilateur libre, ou augmenter la pression d'air dans pipeline en connectant en série intervalle dans un tuyau d'échappement longue.

Type:

Il se divise en numéro 8, 9, 10, 11.2, 14, 16, 20 etc selon le diamètre de l'impelleur.

No8#&No9#

No10#&No11.2#

No16#&No18#

Caractéristiques No. 8#&No. 9#

No8# Tournant: n=1500r/min Nombre de pales:10
L'angle de la lame	NO	Pression totale(Pa)	Débit(m³/h)	Efficace(%η)	Moteur
L'angle de la lame	NO	Pression totale(Pa)	Débit(m³/h)	Efficace(%η)	Type(1)	Puissance(KW)	Type(2)	Puissance(KW)
8°	1 2 3	147 216 294	4.44 3.89 3.11	70 75 70	Y100L1-4	2.2	YDT112M-4/6	3/1.1
11°	1 2 3	177 245 319	5.28 4.72 3.89	75 80 75	Y100L1-4	2.2	YDT112M-4/6	3/1.1
14°	1 2 3	177 255 348	6.22 5.56 4.44	70 81 75	Y100L2-4	3.0	YDT114M-4/6	3/1.1
17°	1 2 3	201 309 373	6.94 5.83 5.00	70 80 75	Y100L2-4	3.0	YDT114M-4/6	3/1.1
20°	1 2 3	245 368 436	7.50 6.22 5.00	70 75 70	Y112M-4	4.0	YDT132S-4/6	4.5/1.5
Tournant: n=1000r/min Nombre de pales: 10
8°	1 2 3	66 96 130	2.97 2.61 2.08	70 75 7	Y90L-6	1.1	YDT112M-4/6	3/1.1
11°	1 2 3	78 109 141	3.53 3.17 2.61	75 80 75			YDT112M-4/6	3/1.1
14°	1 2 3	78 113 155	4.17 3.72 2.97	70 81 75			YDT112M-4/6	3/1.1
17°	1 2 3	89 137 166	4.67 3.92 3.36	70 80 75			YDT112M-4/6	3/1.1
20°	1 2 3	109 164 194	5.03 4.17 3.36	70 75 70			YDT132S-4/6	4.5/1.5
No9# Tournant: n=1500r/min Nombre de pales:10
L'angle de la lame	NO	Pression totale(Pa)	Débit(m³/h)	Efficace(%η)	Moteur
L'angle de la lame	NO	Pression totale(Pa)	Débit(m³/h)	Efficace(%η)	Type(1)	Puissance(KW)	Type(2)	Puissance(KW)
8°	1 2 3	186 270 373	6.94 6.22 5.00	70 75 70	Y100L2-6	3.0	YDT112M-4/6	3/1.1
11°	1 2 3	196 358 432	8.47 6.94 5.56	75 80 75	Y112M-4	4.0	YDT132S-4/6	4.5/1.5
14°	1 2 3	220 319 446	9.86 8.75 6.94	70 81 75	Y132S-4	5.5	YDT132M-4/6	6/2
17°	1 2 3	245 422 505	11.11 8.75 6.94	70 80 75	Y132S-4	5.5	YDT132M-4/6	6/2
20°	1 2 3	309 461 544	12.22 9.86 7.78	70 75 70	Y132M-4	7.5
Tournant: n=1000r/min Nombre de pales: 10
8°	1 2 3	82 120 166	4.67 4.17 3.36	70 75 70	Y90L-4	1.1	YDT112M-4/6	3/1.1
11°	1 2 3	87 159 191	5.67 4.67 3.72	70 80 70	Y90L-4	1.1	YDT132S-4/6	4.5/1.5
14°	1 2 3	97 141 198	6.61 5.86 4.67	70 81 75	Y100L-6	1.5	YDT132M-4/6	6/2
17°	1 2 3	109 187 225	7.44 5.86 4.67	70 80 70	Y100L-6	1.5	YDT132M-4/6	6/2
20°	1 2 3	137 205 241	8.19 6.61 5.22	70 75 70	Y112M-6	2.2

Commentaires

*Email

*Message

Produits

Votre nom

Compagnie

Tél./Fax.

Msn/Skype

Puissance No10#&No11.2# &No14#

No10# Tournant: n=1500r/min Nombre de pales: 10
L'angle de la lame	NO	Pression totale(Pa)	Débit(m³/h)	Efficace(%η)	Moteur
L'angle de la lame	NO	Pression totale(Pa)	Débit(m³/h)	Efficace(%η)	Type(1)	Puissance(KW)	Type(2)	Puissance(KW)
8°	1 2 3	232 338 471	9.86 8.75 6.94	70 75 70	Y132S-4	5.5	YDT132M-4/6	6/2
11°	1 2 3	255 392 539	11.94 10.28 7.78	75 81 70	Y132M-4	7.5	YDT132M-4/6	6/2
14°	1 2 3	275 441 588	13.89 12.22 8.75	70 81 70	Y100M-6	11	YDT160M-4/6	9/3
17°	1 2 3	319 490 637	15.56 13.19 9.86	70 80 70	Y100M-6	11	YDT160M-4/6	9/3
20°	1 2 3	353 579 686	17.50 13.89 11.11	70 75 70	Y160L-4	15	YDT160L-4/6	12/4
Tournant: n=1000r/min Nombre de pales: 10
8°	1 2 3	103 150 209	6.61 5.86 4.67	70 75 70	Y112M-6	2.2	YDT132M-4/6	6/2
11°	1 2 3	113 175 239	8.00 6.89 5.22	75 81 70	Y112M-6	2.2	YDT132M-4/6	6/2
14°	1 2 3	122 196 261	9.30 8.19 5.86	70 81 70	Y132S-6	3.0	YDT160M-4/6	9/3
17°	1 2 3	141 218 283	10.42 8.83 6.61	70 80 70	Y132M1-6	4.0	YDT160M-4/6	9/3
20°	1 2 3	157 257 305	11.72 9.31 7.44	70 75 70	Y132M1-6	4.0	YDT160L-4/6	12/4
No11.2# Tournant: n=1000r/min Nombre de pales:10
L'angle de lames	NO	Pression totale(Pa)	Débit(m³/h)	Efficiently(%η)	motor
L'angle de lames	NO	Pression totale(Pa)	Débit(m³/h)	Efficiently(%η)	type(1)	Puissance(KW)	type(2)	Puissance(KW)
8°	1 2 3	134 189 268	8.89 8.06 6.39	70 75 70	Y132S-6	2.2	YDT132M-6/8	3.7/1.8
11°	1 2 3	158 221 287	10.56 9.44 8.06	75 81 75	Y132M1-6	2.2	YDT132M-6/8	3.7/1.8
14°	1 2 3	158 229 317	12.50 11.11 8.89	70 81 75	Y132M2-6	5.5	YDT160M-6/8	6/2.6
17°	1 2 3	181 256 338	14.17 12.50 10.00	70 80 75	Y132M2-6	5.5	YDT160M-6/8	6/2.6
20°	1 2 3	221 334 370	15.56 12.50 11.11	70 75 70	Y160M-6	7.5	TDT160L-6/8	8/3.7
Tournant: n=1000r/min Nombre de pales: 10
8°	1 2 3	76 107 151	6.67 6.06 4.81	70 75 70	Y132S-8	2.2	YDT132M-6/8	3.7/1.8
11°	1 2 3	89 125 162	7.92 7.08 6.06	75 81 75			YDT132M-6/8	3.7/1.8
14°	1 2 3	89 128 178	9.39 8.33 6.67	70 81 75			YDT160M-6/8	6/2.6
17°	1 2 3	102 144 190	10.64 9.39 7.50	70 80 75			YDT160M-6/8	6/2.6
20°	1 2 3	125 188 208	11.67 9.39 8.33	70 75 70	Y132M-6	3.0	YDT160L-6/8	8/3.7
No14# Tournant :n=1000r/min Nombre de pales:10
L'angle de la lame	NO	Pression totale(Pa)	Débit(m³/h)	Efficacely(%η)	Moteur
L'angle de la lame	NO	Pression totale(Pa)	Débit(m³/h)	Efficacely(%η)	Type(1)	Puissance(KW)	Type(2)	Puissance(KW)
8°	1 2 3	208 299 422	17.50 15.56 12.50	70 75 70	Y160L-6	11	YDT132M-6/8	10/4.5
11°	1 2 3	245 348 456	20.97 18.61 15.56	75 80 75	Y160L-6	11	YDT132M-6/8	10/4.5
14°	1 2 3	245 348 495	25.00 20.97 17.50	70 81 75	Y180L-6	15	YDT200L1-6/8	17/7.5
17°	1 2 3	284 441 528	27.78 23.61 19.72	70 80 75	Y200L1-6	18.5	YDT200L1-6/8	17/7.5
20°	1 2 3	319 471 593	30.56 26.39 20.97	70 75 70	Y200L2-6	22	YDT200L2-6/8	20/10
Tournant: n=1000r/min Nombre de pales: 10
8°	1 2 3	117 169 237	13.14 11.67 9.39	70 75 70	Y160M1-8	4.0	YDT180M-6/8	10/4.5
11°	1 2 3	138 196 257	15.72 13.97 11.67	75 80 75	Y160M2-8	5.5	YDT180M-6/8	10/4.5
14°	1 2 3	138 231 279	18.75 15.72 13.13	70 81 75	Y160M2-8	5.5	YDT200L1-6/8	17/7.5
17°	1 2 3	160 248 297	20.83 17.72 14.81	70 80 75	Y160L-8	7.5	YDT200L1-6/8	17/7.5
20°	1 2 3	179 265 333	22.92 19.81 15.72	70 75 70	Y180L-4	11	YDT200L2-6/8	20/10

Puissance No16#&No18#&No16#

No16# Tournant: n=1000r/min blades: 10
L'angle de la lame	NO	Pression totale(Pa)	Débit(m³/h)	Efficacely(%η)	Moteur
L'angle de la lame	NO	Pression totale(Pa)	Débit(m³/h)	Efficacely(%η)	Type(1)	Puissance(KW)	Type(2)	Puissance(KW)
8°	1 2 3	265 378 525	25.00 22.22 17.50	70 75 70	Y180L-6	15	YDT200L1-6/8	17/7.5
11°	1 2 3	309 510 598	29.44 25.00 20.72	75 80 70	Y200L2-6	22	YDT200L2-6/8	20/10
14°	1 2 3	309 559 667	34.72 27.78 22.22	70 80 70	Y225M-6	30	YDT225M-6/8	25/12
17°	1 2 3	368 588 711	38.89 31.11 25.00	70 80 70	Y225M-6	30	YDT250M-6/8	30/15
20°	1 2 3	471 647 736	41.67 34.72 31.11	70 75 75	Y250M-6	37	YDT280S-6/8	37/17
Tournant: n=750r/min Nombre de pales: 10
8°	1 2 3	149 213 295	18.75 16.67 13.13	70 75 70	Y160L-8	7.5	YDT200L1-6/8	17/7.5
11°	1 2 3	174 287 336	22.08 18.75 14.81	75 80 70	Y180L-8	11	YDT200L2-6/8	20/10
14°	1 2 3	174 315 376	26.06 20.83 16.67	70 80 70	Y180L-8	11	YDT225M-6/8	25/12
17°	1 2 3	207 331 400	29.17 23.33 18.75	70 80 70	Y200L-8	15	YDT250M-6/8	60/15
20°	1 2 3	265 364 414	31.25 26.06 23.33	70 75 75	Y200L-8	15	YDT280S-6/8	37/17
No18# Tournant: n=1000r/min Nombre de pales: 8
L'angle de lames	NO	Pression totale(Pa)	Débit(m³/h)	Efficacely(%η)	Moteur
L'angle de lames	NO	Pression totale(Pa)	Débit(m³/h)	Efficacely(%η)	Type(1)	Puissance (KW)	Type(2)	Puissance (KW)
8°	1 2 3	360 520 640	45.83 38.89 31.11	70 78 76	Y250M-6	30	YDT250M-6/8	30/15
11°	1 2 3	400 585 675	52.78 44.44 36.11	74 80 78	Y225M-6	37	YDT280S2-6/8	37/17
14°	1 2 3	442 630 690	58.89 50.00 44.44	76 82 80	Y280S-6	45	YDT180M1-6/8	45/25
17°	1 2 3	475 660 740	65.83 55.56 47.22	78 82 78	Y280M-6	55	YDT280M2-6/8	55/27
20°	1 2 3	580 685 755	69.44 62.22 52.78	80 82 78
Tournant: n=750r /min No of blade: 8
8°	1 2 3	202 292 360	34.39 29.17 23.33	70 78 76	Y200L-8	15	YDT250M-6/8	30/15
11°	1 2 3	226 330 380	39.58 33.33 27.08	74 80 78	Y225M-6	18.5	YDT280S2-6/8	37/17
14°	1 2 3	249 354 388	44.17 37.50 33.33	76 82 80	Y225M-8	22	YDT180M1-6/8	45/25
17°	1 2 3	267 372 417	49.39 41.67 35.56	78 82 78	Y250M-8	30	YDT280M2-6/8	55/27
20°	1 2 3	326 385 425	52.22 46.67 39.58	80 82 78	Y250M-8	30	YDT280M2-6/8	55/27

No20# Tournant :n=1000r/min Nombre de pales: 5
L'angle de la lame	NO	Pression totale(Pa)		Débit(m³/h)		Efficacely(%η)		Moteur
								Type(1)		Puissance (KW)		Type(2)		Puissance (KW)
8°	1 2 3	265 400 485		59.72 50.00 36.11		72 81 76		Y225M-6		30		YDT250M-6/8		30/15
11°	1 2 3	292 457 515		69.44 55.56 44.44		76 84 78		Y250M-6		37		YDT280S-6/8		37/17
14°	1 2 3	310 485 530		81.11 62.22 52.78		78 84 80		Y280S-8		45		YDT280M1-6/8		45/25
17°	1 2 3	370 490 540		87.50 75.22 62.22		78 84 80		Y280M-8		55		YDT280M2-6/8		55/27
20°	1 2 3	385 475 560		100.00 87.50 69.44		80 84 78
Tournant: n=1000r/min Nombre de pales: 5
8°	1 2 3	149 226 273	44.80 37.50 27.08		72 81 76		Y200L-8		15		YDT250M-6/8		30/15
11°	1 2 3	165 257 289	52.08 41.67 33.33		76 84 78						YDT280S-6/8		37/17
14°	1 2 3	175 273 298	60.83 46.67 39.58		78 84 80		Y225S-8		18.5		YDT280M1-6/8		45/25
17°	1 2 3	208 276 304	65.64 54.17 46.67		78 84 80		Y225M-8		22		YDT280M2-6/8		55/27
20°	1 2 3	214 267 315	75.00 65.64 52.08		80 84 78		Y250M-8		30

Tournant: n=1000r /min No of blade :5
L'angle de la lame	NO	Pression totale(Pa)	Débit(m³/h)	Efficacely(%η)	Moteur
L'angle de la lame	NO	Pression totale(Pa)	Débit(m³/h)	Efficacely(%η)	Type(1)	Puissance (KW)	Type(2)	Puissance (KW)
8°	1 2 3	450 550 665	55.56 50.00 38.89	74 78 76	Y280S-8	45	YDT280M1-6/8	45/25
11°	1 2 3	385 630 685	69.44 55.56 50.00	72 82 80	Y280M-8	55	YDT280M2-6/8	55/27
14°	1 2 3	450 680 725	77.78 62.22 55.56	76 82 80
17°	1 2 3	475 630 750	87.50 77.78 62.66	78 82 80
20°	1 2 3	515 745 790	98.61 77.78 69.44	78 82 80
Tournant: n=750r/min Nombre de pales: 8
8°	1 2 3	253 310 374	41.67 37.50 29.17	74 78 76	Y225S-8	18.5	YDT280M1-6/8	45/25
11°	1 2 3	217 354 385	52.08 41.67 37.50	72 82 80	Y225M-8	22	YDT280M2-6/8	55/27
14°	1 2 3	253 382 408	58.33 46.67 41.67	76 82 80	Y250M-8	30
17°	1 2 3	267 354 422	65.64 58.33 46.67	78 82 80	Y250M-8	30
20°	1 2 3	289 420 444	73.97 58.33 52.08	78 82 80	Y280S-8	37
