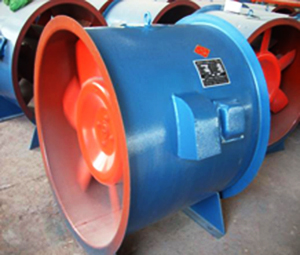

Ventilador para evacuación de humos contra incendios serie HTF

Inicio » Productos » Ventilador » Ventilador para evacuación de humos contra incendios serie HTF

Enviar Mensaje

Aplicación :

El ventilador para evacuación de humos contra incendios serie HTF se utiliza principalmente para la ventilación y la evacuación de humos en los edificios de gran altura, sala de secado, garaje subterráneo, trenes subterráneos, túneles y otras ocasiones.

Características :

Según método de prueba de alta temperatura de ventiladores contra incendios GA211-1999 , se puede ejecutar más de 40 minutos consecutivos a 280 ℃ temperatura, media temperatura 100 ℃ para funcionamiento continuo 20 horas / veces y no están dañados.

Medio de transmisión: el aire o los gases.

Tipo :

El ventilador para evacuación de humos contra incendios tiene tres formas de horizontal, vertical y el gabinete; el vertical se utiliza para el techo.

Ventajas de la ventilador para evacuación de humos:

Puede ser personalizado

Si los parámetros enumerados no cumplen con sus necesidades, nuestra fábrica puede personalizar para satisfacer específicamente a los aficionados que necesita.

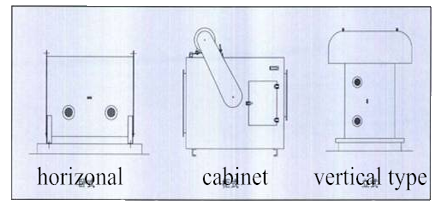

El ventilador para evacuación de humos contra incendios tiene tres formas de horizontal, vertical y el gabinete;

HTF-L

HTF-G

HTF-S

HTF-L

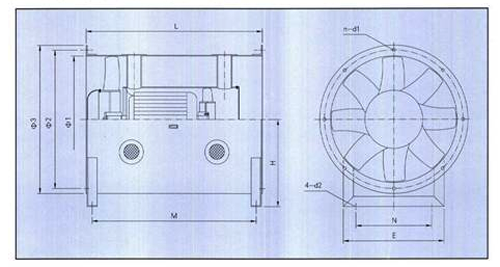

Diagrama de tamaño e instalación del ventilador(Tipo Horizontal)

Máquina No.	Tamaño						Tamaño de instalación				Peso(Kg)
Máquina No.	Φ1	Φ2	Φ3	L	H	E	M	N	n—dl	d 2	Peso(Kg)
4	402	438	468	580	260	320	534	220	8-10.5	13	64
4.5	452	468	518	640	290	360	594	260	8-10.5	13	90
5	502	550	590	700	345	400	652	300	8-10.5	13	99
5.6	562	658	654	750O	370	460	692	360	10-105	15	112
6.3	633	681	721	780	410	530	722	430	10-10 5	15	162
7.1	713	761	801	830	440	600	772	500	10-10.5	15	183
8	804	852	892	860	490	650	802	550	12-10.5	15	210
9	904	960	992	930	550	700	872	600	12-10.5	19	236
10	1004	1062	1098	10000	600	750	929	650	12-10.5	19	335
112	1124	1172	1212	1150	660	870	1077	770	16-10 5	21	380
125	1254	1312	1362	1200	730	950	1120	850	16-10.05	21	452
14	1405	1463	1513	1300	810	1100	1230	1000	16-12.5	21	510
16	1605	1663	1713	1700	910	1300	1630	1200	18-12.5	25	734

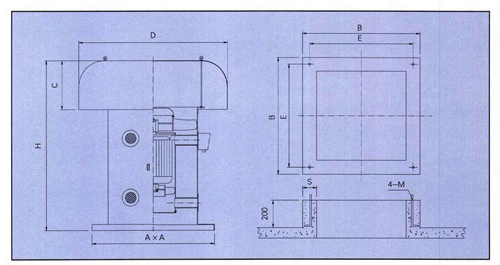

Diagrama de tamaño e instalación del ventilador(Tipo Vertical)

Máquina No.	Tamaño				Tamaño de instalación				Peso(Kg)
Máquina No.	D	H	A	C	B	E	S	M	Peso(Kg)
4L	680	820	600	220	574	494	80	M8*150	103
4.5L	770	910	650	250	624	544	80	M8*1 50	113
5L	850	995	700	280	672	592	80	M10*200	124
5.6L	960	1068	860	310	772	672	100	M10*200	153
6.3L	1080	1195	910	350	882	762	120	Ml0*200	219
7.1L	1210	1220	990	390	960	840	120	M10*200	255
8L	1360	1310	1130	440	1100	960	140	M12*200	293
9L	1530	1435	1230	500	1200	1060	140	M12*200	333
10L	1700	1560	1350	550	1320	1120	150	M12*200	468
11. 2L	1910	1773	1500	620	1462	1312	150	M12*200	521
12.5L	2130	1888	1620	690	1582	1432	150	M16*200	623
14L	2380	2085	1770	770	1730	1580	150	M16*200	806
16L	2720	2600	1970	880	1928	1778	150	M16*200	1067

Comentarios

*Email

*Mensaje

Producto

Su nombre

Compañía

Tel/Fax.

Msn/Skype

HTF-G

Tabla de rendimiento del ventilador de humo de escape HTF-G

Máquina No.		Capacidad(m³/h)	Presión Total(Pa)	Motor(KW)	Ruido dB(A)	Peso(kg)
4.0G	I	4500	270	1.1	65	120
	II	5600	320	1.5	67	129
	III	6600	530	2.2	69	137
	IV	8100	600	3.0	71	154
4.5G	I	8500	460	3.0	67	168
	II	10000	500	4.0	68	176
	III	12500	560	5.5	70	181
	IV	14000	800	7.5	71	190
5.0G	I	14500	450	5.5	68	213
	II	16000	500	7.5	69	225
	III	18000	560	7.5	71	245
	IV	20000	700	11.0	73	281
5.6G	I	19500	420	7.5	70	328
	II	21400	450	7.5	71	328
	III	23300	620	11.0	73	333
	IV	25000	800	15.0	75	350
6.3G	I	24700	600	11.0	72	412
	II	26800	700	15.0	74	437
	III	28200	690	15.0	74	444
	IV	31000	810	18.5	76	453
7.1G	I	29500	610	15.0	77	534
	II	32000	630	18.5	79	574
	III	35500	570	18.5	80	579
	IV	40000	600	22.0	82	591
9.0G	I	42000	620	22.0	79	675
	II	46000	740	30.0	83	698
	III	51000	800	30.0	85	704
	IV	56000	950	37.0	86	736

HTF-S

Tabla de rendimiento de ventilador para evacuación de humos HTF-S

Máquina No.	Velocidad de giro	Volumen de aire(m³/h)		Aire presión	Equipment Motor(pa)	Potencia(kw)	Ruido(LSA)
4	2900	1	5376	302	VSF-8022	1.1	29
		2	4300	474
		3	3584	508
4.5	2900	1	7655	383	Y9CL-2	2.2	31
		2	6124	601
			5103	643
5	2900	1	10500	473	Y100L-2	3	33
		2	8400	742
		3	7000	794
5.6	2900	1	14752	593	Y132S1-2	5.5	34
		2	11801	931
		3	9934	996
6.3	1450	1	10502	188	Y90L-4	1.5	34
		2	8402	234
			7001	315
7.1	1450	1	15032	238	Y100L-4	2.2	28
		2	12026	374
		3	10022	400
8-I	1450	1	21504	303	Y112M-4	4	30
		2	17203	475
		3	14336	6C6
8-II	960	1	14237	133	Y10GI-6	1.5	25
		2	11390	208
			9491	223
9-I	1450	1	30618	383	Y132M-4	7.6	33
		2	24494	601
			20412	643
9-II	960	1	20271	168	Y112M-6	2.2	27
		2	16217	263
		3	13514	282
10-I	1450	1	42000	473	Y160L-4	15	33
		2	33600	742
		3	28000	754
10-II	960	1	27807	207	Y132M-6	5.5	29
		2	22246	325
		3	18538	348
11.2-I	1450	1	59007	593	Y180L-4	22	35
		2	47206	931
		3	39338	996
11.2-II	960	1	39067	260	Y160M-6	7.5	30
		2	31254	408
		3	26044	437
12.5-I	960	1	54310	324	Y160L-6	11	32
		2	43448	508
		3	36027	544
12.5-II	720	1	40733	182	Y160M₂-8	5.5	22
		2	32586	286
		3	27155	306
14-I	960	1	76302	406	Y200L₁-6	18.5	34
		2	61042	637
		3	50868	682
14-II	720	1	57227	229	Y160L-8	7.5	30
		2	45781	359
		3	38151	384
16-I	960	1	113897	530	Y250M-6	37	36
		2	91117	832
		3	75931	890
16-II	720	1	85423	299	Y200L-8	15	32
		2	68338	468
		3	56949	501

Tabla de rendimiento de ventilador fuego HTF-S

Máquina No.	Velocidad(r/min)	No.	Capacidad(m³/h)	Presión Total(Pa)	Motor	Potencia(kw)	Soud(dB)
4.0S	1450	1	2666	76	YD90S-4/2	0 85/1 1	20
		2	2150	119
		3	1752	127
	2900	1	5376	302			29
		2	4300	474
		3	3584	508
4.5S	1450	1	3828	96	YD100L₁-4/2	2.0/2.4	22
		2	3062	151
		3	2552	161
	2900	1	7655	363			32
		2	6124	601
		3	5103	643
5.0S	1450	1	5250	119	YD100L₂-4/2	2 4/3.0	24
		2	4200	186
		3	3500	199
	2900	1	10500	473			33
		2	8400	742
		3	7000	794
5.6S	1450	1	7376	149	YD132S-4/2	4.5/5.5	25
		2	5901	233
		3	4917	249
	2900	1	14752	593			34
		2	11801	931
		3	9834	996
6.3S	960	1	6953	83	YD100L₁-6/4	1.3/18	22
		2	5563	128
		3	4635	138
	1450	1	10502	188			28
		2	8402	294
		3	7001	315
7.1S	960	I	9S51	105	YD100L₂-6/4	1 5/2.2	28
		2	7961	164	YD100L₂-6/4
		3	6635	175

	1450	1	15032	238			23
		2	12026	374
		3	10022	40C
8.0S	960	1	14237	133	YD132S-6/4	3/4	25
		2	11390	200
		3	9491	223
	1450	1	21504	303			25
		2	17203	475
		3	14338	508
9.0S	960	1	20271	168	YD160M-6/4	6.5/8	27
		2	16217	263
		3	13514	283
	1450	1	30618	383			33
		2	24494	601
		3	20412	643
10.0S	960	1	27807	207	YD180L—6/4	13/16	29
		2	22246	325
		3	18538	348
	1450	1	42000	473			33
		2	33600	742
		3	28000	794
11.2S	960	1	39067	260	YD200L1-6/4	18.5/22	30
		2	31254	408
		3	26044	437
	1450	1	59007	593			35
		2	47206	931
		3	39338	996
12.5S	720	1	40733	182	YD180L-8/6	9/12	28
		2	32586	286
		3	27155	306
	960	1	54310	324			32
		2	43448	508
		3	36207	544
14.0S	720	1	57227	229	YD200L2-8/6	15/20	30
		2	45781	359
		3	38151	384
	960	1	76302	406			34
		2	61042	637
		3	50868	682
16.0S	480	1	56950	133	YD280M-12/6	24/37	30
		2	45560	208
		3	37966	223
	960	1	113897	530			36
		2	91117	832
		3	75931	890
