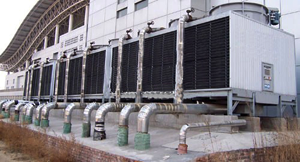

Torre de refrigeración de flujo cruzado cuadrada DFH

Inicio » Productos » Torre de enfriamiento » Torre de refrigeración de flujo cruzado cuadrada DFH

Enviar Mensaje

Esta serie de torre de refrigeración de FRP tipo flujo cruzado utiliza ventilador en parte superior con entrada de aire en dos lados laterales, hace el aire pasa por ambos lados de la columna de relleno, y el agua caliente intercambio de medio, el aire húmedo y luego descargado al exterior de la torre.

Las características principales :

1. Ahorro de espacio,estructura ligera
Utiliza materiales de relleno de intercambio de calor específicamente para el diseño de esta torre de refrigeración, el área de transferencia de calor mejorado en gran medida, en comparación con la serie original HBLCD y HBLD, cubre una área de descenso significativo, debido al diseño de la estructura optimizada y la utilización del acero , corriendo de peso también se reduce en gran medida.

2. Ahorro de energía
Utiliza materilaes de relleno con pequeña resistencia de ventilación por la Universidad de Tsinghua y diseñado específicamente para el ala de la torre de enfrigeración de FRP. Potencia del motor del ventilador pequeño y eficiente, puede ahorrar electricidad, también puede equipar con motor de dos velocidades para ahorrar energía de acuerdo a las necesidades del usuario.

3. Muy bajo nivel de ruido durante funcionamiento
Utiliza según el diseñado de Universidad Tsinghua los ventiladores axiales para el torre de refrigeración FRP ala de bajo ruido y los motores de bajo ruido para la torre de refrigeración, puede cumplir con los requisitos ambientales. Si está equipado con motor de dos velocidades, velocidad baja durante la noche, sino también para hacer ruido, entonces cayó 2-3 dB (A), el usuario puede solicitar por separado un motor de dos velocidades en el pedido si lo necesita.

Tabla de parámetros de la torre de refrigeración de flujo cruzado cuadrada :

		DFH-80	DFH-100	DFH-125	DFH-150	DFH-175	DFH-200	DFH-250	DFH-300	DFH-350
Ciclo del agua	r=28℃(m³/h)	80	100	125	150	175	200	250	300	350
	r=27℃(m³/h)	93	119	147	175	205	237	288	351	410
Tonelaje fría(rt)		115	145	185	225	260	295	370	440	510
Eficiencia fría		400	500	625	750	875	1000	1250	1500	1750
Sistema de alimentación	Dia.	Φ1600	Φ1600	Φ1800	Φ2000	Φ2000	Φ2400	Φ2400	Φ400	Φ2800
Tamaño general	Potencia*Set	2.2*1	3.0*1	4.0*1	5.5*1	5.5*1	7.5*1	7.5*1	11*1	11*1
	Longitud(mm)	1850	2060	2280	2580	2860	3290	3320	3320	3580
	Ancho(mm)	3190	3190	3390	3590	35S0	3970	4570	4570	4970
	Altura(mm)	3420	3420	3860	3960	3960	4!60	4160	4930	4930
Dimensión del tubo	Tubo de entrada	100*2	100*2	125*2	125*2	125*2	125*2	150*2	150*2	150*2
	Tubo de salida	150*1	150*1	200*1	200*1	200*1	200*1	250*1	250*1	300*1
	Tubo de desbordamiento	50*1	50*1	50*1	50*1	50*1	80*1	80*1	80*1	80*1
	Tubo de vaciado	32*1	32*1	32*1	32*1	32*1	40*1	40*1	40*1	40*1
	Suministro de agua automático	32*1	32*1	32*1	32*1	32*1	40*1	40*1	40*1	40*1
	Suministro de agua manual	50*1	50*1	50*1	50*1	50*1	80*1	80*1	80*1	80*1
Torre Lifter		3.8	3.8	4.0	4.2	4.2	4.5	4.5	5.2	5.2
Peso	Pesokg	810	855	970	1175	1279	1387	1911	2343	2510
Peso	Peso operativo	2177	2286	2714	3088	3343	38C5	5376	6080	6615
Ruido		57	57	58	59	59	60	61	62	63

				OFH-400	DFH-450	DFH-500	DFH-600	DFH-700	DFH-800	DFH-900	DFH-1000
Ciclo del agua	r(m³/h)			400	450	500	600	700	800	900	1030
	r(m³/h)			467	525	564	700	815	917	1050	1226
Tonelaje fría(rt)				590	660	735	683	1025	1180	1320	1520
Eficiencia fría				2000	2250	2500	3000	3500	4003	4500	5000
Sistema de alimentación			Dia.	2800	3400	3400	3800	3800	2800	3400	3400
Tamaño general			Potencia *Set	11*1	15*1	15*1	16*1	22*1	11*2	15*2	15*2
			Longitud(mm)	3680	3660	3360	4450	4860	7160	7320	7920
			Ancho(mm)	5660	6160	6160	6380	6380	5660	6160	6160
			Altura(mm)	5220	5220	5220	5220	5220	5220	5220	5220
Dimensión del tubo			Tubo de entrada	200*2	200*2	200*2	150*4	150*4	200*4	200*4	200*4
			Tubo de salida	300*1	300*1	350*1	350*1	400*1	300*2	300*2	300*2
			Tubo de desbordamiento	100*1	100*1	100*1	100*1	100*1	100*2	100*2	100*2
			Tubo de vaciado	50*1	50*1	50*1	50*1	50*1	50*2	50*2	50*2
			Suministro de agua automático	50*1	50*1	50*1	50*1	50*1	50*2	50*2	50*2
			Suministro de agua manual	100*1	100*1	100*1	100*1	100*1	100*2	100*2	100*2
Torre Lifter				6.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5
Peso		Peso(kg)		3032	3640	4440	4770	5200	5960	7210	8770
Peso		Peso operativo		7330	8800	9320	9960	11800	14550	17430	18500
Ruido				64	64	65	66	66	65	65	66
