Unidad de bombas de calor basadas en la tierra
Breve introducción de Unidad de bombas de calor basadas en la tierra
La unidad de bombas de calor basadas en la tierra también se llama aire acondicionado central de fuente de tierra. Utiliza la energía solar almacenada en la tierra como un sistema de aire acondicionado de calefacción y refrigeración para la conversión de energía. Utiliza tierra subterránea a temperatura ambiente y agua subterránea por lo que tiene la temperatura característica relativamente estable.
En invierno, cuando la unidad está en modo de calefacción, absorbe calor del suelo o del agua, luego el calor se concentra en la tierra a través del compresor y el intercambiador de calor y se libera a la cámara a una temperatura más alta.
En verano, cuando la unidad está en modo de refrigeración, la cantidad de frío se extrae del suelo o del agua. A través del compresor y el intercambiador de calor, la cantidad de frío se concentra en la cámara y, al mismo tiempo, el calor interior se descarga al suelo o al agua para lograr el objetivo de la refrigeración.
La bomba de calor de la fuente de tierra puede cumplir los requisitos de calefacción y refrigeración, al tiempo que proporciona agua caliente de por vida y reduce la inversión inicial de los equipos, que es el sistema de aire acondicionado central más económico y ecológico.
Caracteristicas de la Unidad de bombas de calor basadas en la tierra
Renovable
Energía eficiente
Los beneficios ambientales y económicos son significativos
El alcance de la aplicación es amplio
Características técnicas del producto
Protección del medio ambiente
Conservación de energía
Ahorro de tierras
Ahorro de agua
Ahorre dinero
Características de presentación
Diseño óptimo
Cuidadosamente seleccionado
Operación simple y confiable
Aplicación de amplio rango
Tecnología de control avanzado y funciones de red
1. Visualización de información concisa y clara
2. Función de red avanzada
3. Configuración de parámetros flexible y conveniente

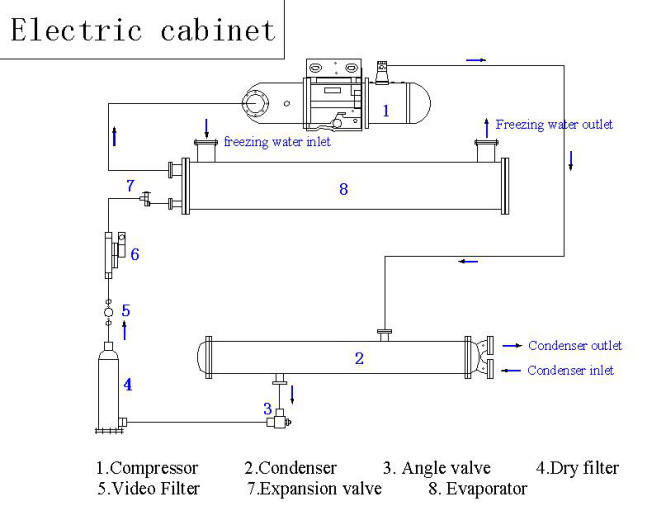

Cuando está en modo de refrigeración, agua de pozo como fuente de calor de la unidad. El refrigerante absorbe y evapora en el evaporador, lo refrigera y hace que el agua fría sea de 7 ℃ y luego se envía agua fría a la habitación. Después, el refrigerante se comprime en vapor sobrecalentado a alta temperatura y alta presión. El vapor ingresa al condensador. El calor se elimina del pozo y se drena en el pozo.
Cuando está en modo de calefacción, el agua de pozo como fuente de calor de la unidad, el refrigerante se absorbe y se evapora en el evaporador, el agua del pozo vuelve al pozo. El refrigerante se comprime en vapor sobrecalentado a alta temperatura y alta presión, ingresa al condensador y calienta el agua en circulación, produce agua caliente de 45 ℃ ~ 50 ℃.
1. Desde la habitación |
2. Bomba de agua |
3. Verano |
4. Evaporador |
5. Compresor |
6. Mecanismo acelerador |
7. Condensador |
8. Pozo |
9. Recargando pozo |
10. Fuera de la habitación |
11. Invierno |
|
Tipo de unidad(GSHP) |
Serie de bomba de calor de fuente de tierra |
100.0 |
130.0 |
150.0 |
180.0 |
220.0 |
280.0 |
350.0 |
430.0 |
Condiciones de aguas subterráneas |
Capacidad de enfriamiento |
kW |
100.0 |
130.0 |
150.0 |
180.0 |
221.0 |
278.0 |
348.0 |
430.0 |
Potencia nominal de enfriamiento |
kW |
19.3 |
24.5 |
31.0 |
35.0 |
42.5 |
54.0 |
69.0 |
82.0 |
Capacidad de calefacción |
kW |
110.0 |
143.0 |
165.0 |
198.0 |
243.1 |
300.5 |
382.8 |
473.0 |
Potencia nominal de calefacción |
kW |
27.0 |
34.0 |
43.0 |
48.2 |
57.7 |
76.1 |
99.5 |
117.5 |
Usar flujo de circulación lateral |
m3/h |
17.2 |
22.4 |
25.8 |
31.0 |
38.0 |
47.8 |
59.8 |
73.9 |
Flujo de circulación de la fuente de calor |
m3/h |
9.4 |
12.2 |
14.1 |
16.9 |
20.7 |
26.1 |
32.6 |
40.3 |
Condiciones de gestión de superficie |
Capacidad de enfriamiento |
kW |
100.0 |
130.0 |
150.0 |
180.0 |
221.0 |
278.0 |
348.0 |
430.0 |
Potencia nominal de enfriamiento |
kW |
19.3 |
24.5 |
31.0 |
35.0 |
42.5 |
54.0 |
69.0 |
82.0 |
Capacidad de calefacción |
kW |
90.2 |
117.3 |
135.3 |
162.4 |
199.3 |
250.8 |
313.9 |
387.9 |
Potencia nominal de calefacción |
kW |
27.0 |
34.0 |
43.0 |
48.2 |
57.7 |
76.1 |
99.5 |
117.5 |
Usar flujo de circulación lateral |
m3/h |
17.2 |
22.4 |
25.8 |
31.0 |
38.0 |
47.8 |
59.8 |
73.9 |
Flujo de circulación de la fuente de calor |
m3/h |
20.6 |
26.8 |
31.0 |
37.1 |
45.6 |
57.4 |
71.8 |
88.7 |
Fuente de alimentación |
Potencia trifásica 380V 50Hz |
Control de energía |
50%-100% |
25%-100% |
Compresor |
Tipo |
Compresor scroll completamente cerrado |
Compresor de tornillo semicerrado |
Cantidad |
Set |
2 |
1 |
Refrigerante |
Tipo |
R22 |
Cantidad |
kg |
21 |
28 |
34 |
40 |
49 |
57 |
77 |
96 |
Evaporador |
Tipo |
Intercambiador de calor de carcasa y tubo |
Factor de suciedad |
m²℃/kW |
0.086 |
Resistencia al agua |
kPa |
40 |
50 |
50 |
45 |
45 |
45 |
45 |
45 |
Tamaño de tubo |
DN |
65 |
65 |
80 |
80 |
100 |
100 |
100 |
125 |
Condensador |
Tipo |
Intercambiador de calor de carcasa y tubo |
Factor de suciedad |
m²℃/kW |
0.086 |
Resistencia al agua |
kPa |
40 |
50 |
50 |
45 |
45 |
45 |
45 |
46 |
Tamaño de tubo |
DN |
65 |
65 |
80 |
80 |
100 |
100 |
100 |
125 |
Dimensiones |
Longitud |
mm |
2300 |
2400 |
2360 |
2300 |
2900 |
2980 |
3120 |
3270 |
Ancho |
mm |
800 |
820 |
1150 |
1150 |
1050 |
1060 |
1280 |
1310 |
Altura |
mm |
1290 |
1350 |
1420 |
1420 |
1180 |
1450 |
1600 |
1810 |
|
Peso |
kg |
1360 |
1500 |
1800 |
1800 |
1900 |
2200 |
2640 |
2800 |
Tipo de unidad(GSHP) |
Serie de bomba de calor de fuente de tierra |
480.0 |
540.0 |
580.0 |
620.0 |
700.0 |
780.0 |
860.0 |
960.0 |
Condiciones de aguas subterráneas |
Capacidad de enfriamiento |
kW |
480.0 |
538.0 |
580.0 |
616.0 |
700.0 |
780.0 |
860.0 |
958.0 |
Potencia nominal de enfriamiento |
kW |
91.0 |
103.0 |
115.0 |
120.6 |
134.0 |
149.0 |
162.0 |
180.0 |
Capacidad de calefacción |
kW |
528.0 |
591.8 |
638.0 |
677.6 |
770.0 |
858.0 |
946.0 |
1053.8 |
Potencia nominal de calefacción |
kW |
125.0 |
148.0 |
152.0 |
156.6 |
189.0 |
204.0 |
228.0 |
240.0 |
Usar flujo de circulación lateral |
m3/h |
82.5 |
92.5 |
99.7 |
105.9 |
120.4 |
134.1 |
147.9 |
164.7 |
Flujo de circulación de la fuente de calor |
m3/h |
45.0 |
50.5 |
54.4 |
57.8 |
65.7 |
73.2 |
80.7 |
89.9 |
Condiciones de gestión de superficie |
Capacidad de enfriamiento |
kW |
480.0 |
538.0 |
580.0 |
616.0 |
700.0 |
780.0 |
860.0 |
958.0 |
Potencia nominal de enfriamiento |
kW |
91.0 |
103.0 |
115.0 |
120.6 |
134.0 |
149.0 |
162.0 |
181.0 |
Capacidad de calefacción |
kW |
433.0 |
485.3 |
523.2 |
566.0 |
631.4 |
703.6 |
775.7 |
864.1 |
Potencia nominal de calefacción |
kW |
125.0 |
148.0 |
152.0 |
156.6 |
189.0 |
204.0 |
228.0 |
240.0 |
Usar flujo de circulación lateral |
m3/h |
82.5 |
92.5 |
99.7 |
105.9 |
120.4 |
134.1 |
147.9 |
164.7 |
Flujo de circulación de la fuente de calor |
m3/h |
99.1 |
111.0 |
119.7 |
127.0 |
144.0 |
161.0 |
177.5 |
198.0 |
Fuente de alimentación |
Potencia trifásica 380V 50Hz |
Control de energía |
25%-100% |
12.5%-100% |
Compresor |
Tipo |
Compresor de tornillo semicerrado |
Cantidad |
Set |
1 |
2 |
2 |
Refrigerante |
Tipo |
R22 |
Cantidad |
kg |
106 |
120 |
129 |
138 |
150 |
170 |
190 |
210 |
Evaporador |
Tipo |
Intercambiador de calor de carcasa y tubo |
Factor de suciedad |
m²℃/kW |
0.086 |
Resistencia al agua |
kPa |
46 |
46 |
46 |
47 |
47 |
47 |
50 |
50 |
Tamaño de tubo |
DN |
125 |
125 |
125 |
125 |
125 |
150 |
150 |
150 |
Condensador |
Tipo |
Intercambiador de calor de carcasa y tubo |
Factor de suciedad |
m²℃/kW |
0.086 |
Resistencia al agua |
kPa |
46 |
46 |
46 |
47 |
47 |
47 |
50 |
50 |
Tamaño de tubo |
DN |
125 |
125 |
125 |
125 |
125 |
150 |
150 |
150 |
Dimensiones |
Longitud |
mm |
3300 |
3450 |
3500 |
3640 |
3760 |
4000 |
4050 |
4160 |
Ancho |
mm |
1500 |
1550 |
1550 |
1310 |
1380 |
1500 |
1550 |
1600 |
Altura |
mm |
1570 |
1750 |
1800 |
1845 |
1760 |
1770 |
1800 |
1900 |
|
Peso |
kg |
3250 |
3550 |
3600 |
3650 |
3750 |
3890 |
3890 |
4210 |
Tipo de unidad(GSHP) |
Serie de bomba de calor de fuente de tierra |
1020.0 |
1080.0 |
1200.0 |
1320.0 |
1450.0 |
1560.0 |
1670.0 |
1780.0 |
1880 |
Condiciones de aguas subterráneas |
Capacidad de enfriamiento |
kW |
1020.0 |
1080.0 |
1200.0 |
1320.0 |
1450.0 |
1560.0 |
1670.0 |
1780.0 |
1880 |
Potencia nominal de enfriamiento |
kW |
192.0 |
203.0 |
224.0 |
248.0 |
271.0 |
308.4 |
327.5 |
348.0 |
368.2 |
Capacidad de calefacción |
kW |
1122.0 |
1188.0 |
1320.0 |
1452.0 |
1595.0 |
1716.0 |
1837.0 |
1958.0 |
2068 |
Potencia nominal de calefacción |
kW |
258.0 |
278.0 |
309.0 |
338.0 |
381.0 |
413.0 |
425.2 |
452.0 |
478.2 |
Usar flujo de circulación lateral |
m3/h |
175.4 |
185.7 |
206.4 |
227.0 |
249.4 |
268.3 |
287.2 |
306.1 |
323.3 |
Flujo de circulación de la fuente de calor |
m3/h |
95.7 |
101.3 |
112.6 |
123.8 |
136.0 |
146.3 |
156.6 |
167.0 |
176.3 |
Condiciones de gestión de superficie |
Capacidad de enfriamiento |
kW |
1020.0 |
1080.0 |
1200.0 |
1320.0 |
1450.0 |
1560.0 |
1670.0 |
1780.0 |
1880 |
Potencia nominal de enfriamiento |
kW |
192.0 |
203.0 |
224.0 |
248.0 |
271.0 |
308.4 |
327.5 |
348.0 |
368.2 |
Capacidad de calefacción |
kW |
920.0 |
974.2 |
1082.4 |
1190.6 |
1307.9 |
1407.1 |
1506.3 |
1605.6 |
1696 |
Potencia nominal de calefacción |
kW |
258.0 |
278.0 |
309.0 |
338.0 |
381.0 |
413.0 |
425.2 |
452.0 |
478.2 |
Usar flujo de circulación lateral |
m3/h |
175.4 |
185.7 |
206.4 |
227.0 |
249.4 |
268.3 |
287.2 |
306.1 |
323.3 |
Flujo de circulación de la fuente de calor |
m3/h |
210.5 |
222.9 |
247.6 |
272.4 |
299.2 |
321.9 |
344.6 |
367.3 |
388 |
Fuente de alimentación |
Potencia trifásica 380V 50Hz |
Control de energía |
12.5%-100% |
Compresor |
Tipo |
Compresor de tornillo semicerrado |
Cantidad |
Set |
2 |
Refrigerante |
Tipo |
R22 |
Cantidad |
kg |
225 |
240 |
260 |
290 |
320 |
345 |
358 |
389 |
403 |
Evaporador |
Tipo |
Intercambiador de calor de carcasa y tubo |
Factor de suciedad |
m²℃/kW |
0.086 |
Resistencia al agua |
kPa |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
Tamaño de tubo |
DN |
150 |
200 |
200 |
200 |
200 |
250 |
250 |
250 |
250 |
Condensador |
Tipo |
Intercambiador de calor de carcasa y tubo |
Factor de suciedad |
m²℃/kW |
0.086 |
Resistencia al agua |
kPa |
50 |
50 |
50 |
50 |
50 |
50 |
51 |
51 |
51 |
Tamaño de tubo |
DN |
150 |
200 |
200 |
200 |
200 |
250 |
250 |
250 |
250 |
Dimensiones |
Longitud |
mm |
4350 |
4480 |
4560 |
4600 |
4630 |
4645 |
4680 |
4690 |
4750 |
Ancho |
mm |
1620 |
1620 |
1720 |
1750 |
1750 |
1750 |
1780 |
1800 |
1800 |
Altura |
mm |
1860 |
1900 |
1700 |
1870 |
1900 |
2175 |
2200 |
2225 |
2230 |
|
Peso |
kg |
4740 |
5600 |
6600 |
6800 |
7000 |
8000 |
8500 |
8800 |
9200 |
