Curva de silenciador de placa microperfurada série TX
Aplicação:
A curva de silenciadora de placa microperfurada série TX é um novo tipo de dispositivo silenciador de banda larga com estrutura metálica, é montada de placa micro-perfurada galvanizada. Este dispositivo tem bons resultados em uma ampla gama de freqüência de áudio por a sua utilização de placa micro-perfurada de duas camadas com diferentes taxas de perfuração e diferentes cavidades traseiras.
A nossa fábrica produz dois tipos de curva de silenciadora de placa microperfurada série TX, que são curva de silenciadora de placa microperfurada de uma camada (TX-1) e curva de silenciadora de placa microperfurada de duas camadas(TX-2).

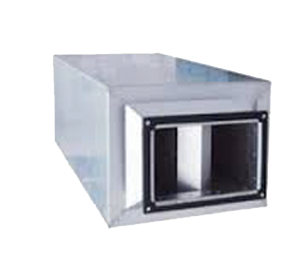

Silenciador de chapa dobrada série BX
O silenciador de chapa dobrada série BX é um tipo de silenciador dissipativo com estrutura em chapa galvanizada, é apropriado para tubo principal de sistema de ventilação e ar condicionado com velocidade baixa de ar.
Tabela de desempenho:
Velocidade do fluxo de ar(m/s) |
Perda de resistência(Pa) |
Volume de eliminação de ruído nas seguintes frequências (Hz) |
125 |
250 |
500 |
1000 |
2000 |
4000 |
7~8 |
37.2 |
7.0 |
14.0 |
18.0 |
19.5 |
24.0 |
25.5 |
5~6 |
9.8 |
7.0 |
14.3 |
20.0 |
20.7 |
25.5 |
26.3 |
3~4 |
3.9 |
7.5 |
14.5 |
22.0 |
21.7 |
27.0 |
28.0 |
Tabela de especificação:
Tipo |
Especificação(mm) |
Volume de ar(m3/h) |
Número de peça de silencioso |
Tipo |
Especificação(mm) |
Volume de ar(m3/h) |
Número de peça de silencioso |
A |
B |
A |
B |
1 |
800 |
500 |
6000 |
2 |
8 |
1250 |
1000 |
21000 |
4 |
2 |
800 |
630 |
7500 |
9 |
1600 |
800 |
21000 |
5 |
3 |
1000 |
500 |
9000 |
3 |
10 |
1600 |
1000 |
27000 |
4 |
1000 |
630 |
10000 |
11 |
1600 |
1250 |
34000 |
5 |
1000 |
800 |
13500 |
12 |
2000 |
1000 |
34000 |
7 |
6 |
1250 |
630 |
13500 |
4 |
13 |
2000 |
1250 |
43000 |
7 |
1250 |
800 |
18000 |
14 |
2000 |
1600 |
40000 |
Silenciador tubular série GX
O silenciador tubular série GX é um tipo de silenciador dissipativo com estrutura em chapa galvanizada, é apropriado para tubo de ramificação de ar e extremidade de sistema de ventilação e ar condicionado, também pode ser utilizado para tubo principal de ar com volume prqueno de ar.
Tabela de desempenho:
Velocidade do fluxo de ar (m/s) |
Perda de resistência (Pa) |
Volume de eliminação de ruído nas seguintes frequências (Hz) |
125 |
250 |
500 |
1000 |
2000 |
4000 |
7~8 |
51 |
10.7 |
12.7 |
24.2 |
31.5 |
37.2 |
33.5 |
5~6 |
17.7 |
12.5 |
15.4 |
26.7 |
34.0 |
37.4 |
33.8 |
3~4 |
11.8 |
12.7 |
16.4 |
28.0 |
36.0 |
39.2 |
35.8 |
Tabela de desempenho:
Tipo |
Especificação(mm) |
Volume de ar(m3/h) |
Número de peça de silencioso |
Tipo |
Especificação(mm) |
Volume de ar(m3/h) |
Número de peça de silencioso |
A |
B |
A |
B |
1 |
160 |
160 |
400 |
1 |
9 |
630 |
630 |
8600 |
4 |
2 |
200 |
200 |
700 |
10 |
800 |
400 |
6200 |
6 |
3 |
250 |
250 |
1200 |
11 |
800 |
500 |
8000 |
4 |
320 |
320 |
2200 |
12 |
800 |
630 |
10000 |
5 |
400 |
400 |
2900 |
4 |
13 |
800 |
800 |
13000 |
6 |
500 |
400 |
3800 |
14 |
1000 |
800 |
17000 |
9 |
7 |
500 |
500 |
5000 |
15 |
1000 |
1000 |
22000 |
8 |
630 |
500 |
6600 |
— |
|
|
|
|
Silenciador de impedância série FX
O silenciador de impedância usa lã de vidro extra-fina como a absorção sonora de impedância de ruído, possui um bom efeito de silenciamento de média-alta freqüência. A absorção sonora de resistência é constituída pela ação de mutações de seção de tubo interno para a câmara de expansão de tubo exterior, desempenhando um papel eficaz de eliminação de ruído para ruído de baixa frequência e uma parte de ruído de média frequência.
Desempenho técnico:
1, Volume de eliminação de ruído —— no volume de ar nominal, o volume de eliminação de ruído de baixa freqüência é 10-15dB (A), o volume de eliminação de ruído de média freqüência é 15—25dB (A), o volume de eliminação de ruído alta freqüência é 25-30dB) (A).
2, Perda de resistência ——no volume de ar nominal, o coeficiente de resistência médio ε=0.4. A perda de resistência nas diferentes velocidades do ar é calculada como ΔΡ=ε×V2/2g×(mmH2O).
Tabela de desempenho:
Tipo |
Volume de ar(m3/h) |
Tamanho(mm) |
Diâmetro(mm) |
Nota |
Velocidade média do vento no respiradouro
6m/s |
Velocidade média do vento no respiradouro
8m/s |
Velocidade média do vento no respiradouro 10m/s |
Velocidade média do vento no respiradouro 12m/s |
Comprimento |
Largo |
Altura |
Comprimento |
Largo |
1 |
2000 |
26600 |
3330 |
4000 |
1600 |
500 |
800 |
520 |
230 |
|
2 |
3000 |
4000 |
5000 |
6000 |
600 |
510 |
370 |
3 |
4000 |
5330 |
6670 |
8000 |
1000 |
700 |
4 |
5000 |
6660 |
8320 |
10000 |
800 |
770 |
400 |
5 |
6000 |
8000 |
10000 |
12000 |
900 |
1200 |
700 |
550 |
6 |
8000 |
10660 |
13340 |
16000 |
1000 |
780 |
630 |
7 |
10000 |
13320 |
16640 |
20000 |
1500 |
1000 |
8 |
15000 |
20000 |
25000 |
30000 |
1400 |
970 |
9 |
20000 |
26700 |
33400 |
40000 |
1800 |
1330 |
10 |
30000 |
40000 |
50000 |
60000 |
1800 |
2000 |
1500 |
1310 |
