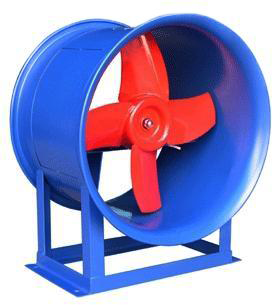

Ventilador de fluxo axial ZHT-35

Página inicial » Produtos » Ventilador/Soprador » Ventilador de fluxo axial ZHT-35

Enviar Mensagem

Aplicação:

O ventilador de fluxo axial série ZHT-35 não só aplicável à ventilação de fábricas, armazéns, hotéis, shopping, restaurantes, edifícios residenciais e escritórios, também pode ser usado no apoio ao uso de refrigeração, ar condicionado, equipamento de refrigeração. É fácil de instalar, o efeito de ventilação é óbvio e seguro, pode conectar o vasilha de ar e transportar o ar para a área designada.

Constituições:

O ventilador de fluxo axial é principalmente constituído de 1-hub; 2- pá; 3-eixo; 4- invólucro; 5- coletores de ar; 6-corpo aerodinâmico; 7- retificador; 8-difusor e entrada de ar e impulsor.

Type de impulsor:

O ventilador de fluxo axial série ZHT-35 é dividido em série I, II e III de acordo com diferentes curvas de ângulo de torção de pás e formas de pás. Veja a tabela de parâmetros de desempenho de apoio dos três tipos, como um típico representante para facilitar a seleção dos usuários;

Tabela de desempenho de ventilador de fluxo axial de baixa tensão ZHT-35;

Entre parênteses é o tipo à prova de explosão.

Ventilador de fluxo axial ZHT-35-I

Ventilador de fluxo axial ZHT-35-II

Ventilador de fluxo axial ZHT35-III

Ventilador de fluxo axial ZHT-35-I

Tabela de desempenho de ventilador de fluxo axial de baixa tensão ZHT-35

Número do dispositivo	Velocidade de rotação(r/min)	Blade angle	Quantidade de ar(m³/h)	Pressão total(Pa)	Ruído(dB)	Equipado com motor
Número do dispositivo	Velocidade de rotação(r/min)	Blade angle	Quantidade de ar(m³/h)	Pressão total(Pa)	Ruído(dB)	Número do dispositivo	Potência(kw)
2.8	2900	Θ₁	2662	148	62	YSF-5632	0.180
2.8	1450	Θ₁	1331	37	54	YSF-5014	0.025
3.15	2900	Θ₁	3790	168	67	YSF-7112	0.370
3.15	1450	Θ₁	1695	47	55	YSF-5024		O.040
3.55	2900	Θ₁	5424	240	70	YSF-7112		0.550
3.55	M50	Θ₁	2712	60	56	YSF-5624		0.090
4	2900	Θ₁	7758	304	74	YSF -8022		1.100
4	1450	Θ₁	3879	76	61	YSF-W24		0.180
4.5	1460	Θ₁	5524	96	53	YSF-7114		0.250
5	M6C	Θ₁	7577	119	67	YSF-7124		0.370
5	960	Θ₁	5104	47	63	YSF-7116		0.180
5.6	M50	Θ₁	10645	149	69	YSF -8024		0.750
5.6	960	Θ₁	7171	59	64	YSF-8016		0.370
6.3	1450	Θ₁	15157	189	72	YT90L-4		1.5
6.3	960	Θ₁	10210	75	64	YSF-8016		0.370
7.1	1450	Θ₁	21695	240	76	Yt100L-4		2.2
7.1	9S0	Θ₁	14614	95	67	YT9OS-6		0.75
8.0	M60	Θ₁	31033	305	80	VTH2M-4		4 0
8.0	960	Θ₁	20906	120	70	VT9OL-6		1.1
9.0	960	Θ₁	29767	152	74	YTU2M-6		2.2
10.0	960	Θ₁	40832	188	78	YT132M-6		4.0
11.2	960	Θ₁	57366	236	81	YT132M-6		5.5

Deixe uma mensagem

*Email

*Mensagem

Produto

Seu Nome

Companhia

Tel/Fax.

Msn/Skype

Ventilador de fluxo axial ZHT-35-II

Tabela de desempenho de ventilador de fluxo axial de baixa tensão ZHT-35

Número do dispositivo	Velocidade de rotação (r/min)	Blade angle	Quantidade de ar (m³/h)	Pressão total (Pa)	Ruído (dB)	Equipado com motor
Número do dispositivo	Velocidade de rotação (r/min)	Blade angle	Quantidade de ar (m³/h)	Pressão total (Pa)	Ruído (dB)	Número do dispositivo	Potência(kw)
2.8	2900	Θ₁	283fl	176	66	YSF-6322	0.250
		Θ₁	2912	184	66	YSF-6322	0.250
		Θ₁	3068	196	66.5	YSF-6322	0.250
	1450	Θ₁	1419	44	55	YSF-5024	0.040
		Θ₁	1466	46	55	YSF -5024	0.040
		Θ₁	1534	49	55.5	YSF-5024	0.040
3.15	2900	Θ₁	4040	224	69	YSF-7112	0.370
		Θ₁	4146	232	69	YSF-7122	0.550
		Θ₁	4368	246	69.5	YSF —7122	0.550
	1450	Θ₁	2020	56	57	YSF-56*4	0.060
		Θ₁	2073	58	57	YSF-5624	0.060
		Θ₁	2184	62	57.5	YSF-5624	0.060
3.55	2900	Θ₁	5782	284	73	Y SF -8014	0.750
		Θ₁	5934	2S6	73	YSF-8052	0.750
		Θ₁	6252	316	73.5	YSF-0022	1.1
	1460	Θ₁	2891	71	60	YSF-5624	0.090
		Θ₁	2937	74	60	YSF-5624	0.090
		Θ₁	3126	79	60.5	YSF-63U	0.120
4	2900	Θ₁	8272	360	77	YT90S-2	1.5
		Θ₁	8488	376	77	YT9CS-2	1.5
		Θ₁	8942	400	77.5	YT90S-2	1.5
	1450	Θ₁	4136	90	65	YSF-6324	0.160
		Θ₁	4244	94	65	YSF-6324	0.160
		Θ₁	4471	100	65.5	YSF-6324	0.160
4.5	1450	Θ₁	5899	113	67	YSF-7124	0.370
		Θ₁	6043	119	67	YSF-7124	0.370
		Θ₁	6366	127	67.5	YSF-7124	0.370
5	1450	Θ₁	8070	140	71.0	YSF-8014	0.550
		Θ₁	82.90	147	70.0	YSF-0014	0.550
		Θ₁	8733	157	71.0	YSF-0024	0.750
	960	Θ₁	5348	61	64	YSF—7116	0.180
		Θ₁	5489	64	64	YSF—7116	0.180
		Θ₁	5782	69	64.5	YSF—7116	0.180
5.6	1450	Θ₁	11349	176	72	YT9CS-4	1.1
		Θ₁	11647	184	72	YT9CS-4	1.1
		Θ₁	12269	197	72.5	YT96S-4	1.1
	960	Θ₁	7514	77	65	YSF-8016	0.370
		Θ₁	7711	81	65	YSF-8016	0.370
		Θ₁	8123	86	65.5	YSF-0016	0.370

Tabela de desempenho de ventilador de fluxo axial de baixa tensão ZHT-35

Número do dispositivo	Velocidade de rotação(r/min)	Blade Angle	Quantidade de ar(m³/h)	Pressão(Pa)	Ruído(dB)	Equipado com motor
Número do dispositivo	Velocidade de rotação(r/min)	Blade Angle	Quantidade de ar(m³/h)	Pressão(Pa)	Ruído(dB)	Número do dispositivo	Potência(kw)
6.3	1450	Θ₁	16159	222	75	YT90L-4	1.5
		Θ₂	16583	233	75	YT100L₁-4	2.2
		Θ₃	17469	249	75.5	YT100L₁-4	2.2
	960	Θ₁	10698	97	66.5	YSF-8026	0.550
		Θ₁	10979	102	66.5	YSF-8026	0.550
		Θ₃	11566	109	67	YSF-8026	0.550
7.1	1450	Θ₁	23130	282	77	YT100L₂-4	3.0
		Θ₂	23737	296	77	YT100L₂-4	3.0
		Θ₃	25005	317	77.5	YT112M-4	4.0
	960	Θ₁	15314	123	68	YT90L-6	1.1
		Θ₁₀	15716	129	68	YT90L-6	1.1
		Θ₃	16555	139	68.5	YT90L₂-6	1.1
8.0	1450	Θ₁	33087	358	81	YT132S-4	5.5
		Θ₁	33956	376	81	YT132S-4	5.5
		Θ₁	35770	402	81.5	YT132M-4	7.5
	960	Θ₁	21906	157	72	YT100L-6	1.5
		Θ₁	22481	165	72	YT112M-6	2.2
		Θ₃	23682	176	72.5	YT112M-6	2.2
9.0	960	Θ₁	31190	198	77	YT132S-6	3.0
		Θ₁	32012	207	77	YT132S-6	3.0
		Θ₃	33720	223	77.5	YT132M₁-6	4.0
10.0	960	Θ₁	42784	244	79	YT132M₂-6	5.5
		Θ₁	43912	256	79	YT132M₂-6	5.5
		Θ₃	46256	276	79.5	YT132M₂-6	5.5
11.2	960	Θ₁	60108	306	83	YT160M-6	7.5
		Θ₂	61693	321	83	YT160L-6	11
		Θ₃	64986	346	83.5	YT160L-6	11

Ventilador de fluxo axial ZHT35-III

Tabela de desempenho de ventilador de fluxo axial de baixa tensão ZHT-35

Número do dispositivo	Velocidade de rotação (r/min)	Blade angle	Capacidade Air	Pressão total (Pa)	Ruído(dB)	Equipado com motor
Número do dispositivo	Velocidade de rotação (r/min)	Blade angle	Capacidade Air	Pressão total (Pa)	Ruído(dB)	Número do dispositivo	Potência(kw)
4	960	Θ₁	3026	47	58	YSF-7110	0.180
4	960	Θ₁	3187	61	58	VSF-7116	0.180
4.5	960	Θ₁	4308	60	58.6	YSF-7116	0.180
4.5	720	Θ₂	4538	64	59	YSF-7116	0.180
5	960	Θ₁	5910	74	60 8	VS-8016	0.370
	960	Θ₂	6225	75	61	YSF-8016	0.370
	720	Θ₁	4433	42	56	YSP-7128	0.090
	720	Θ₂	4669	44	56.8	YSF-7128	0.090
5.6	960	Θ₁	8303	93	52	Y SF-8016	0.370
	960	Θ₂	8746	99	62.3	YSF-8016	0.370
	720	Θ₁	6227	52	57	YSF-8028	0.180
	720	Θ₂	6560	56	57.5	YSF-8028	0.180
6.3	960	Θ₁	11822	117	54	YT90S-6	0.750
	960	Θ₂	12452	125	64.5	YT90S-6	0.750
	720	Θ₁	8667	66	59	YSF-83038	0.250
	720	Θ₂	9339	70	59.5	YT90S-8	0.370
7.1	960	Θ₁	16922	149	66	YT90.-6	1.1
	960	Θ₂	17824	159	66.5	YT80L-6	1.1
	720	Θ₁	12692	e4	61.5	VT9CL-8	0. 550
	720	Θ₂	13368	89	62	VT9CL-8	0.550
8.0	960	Θ₁	24207	189	72	YTH2M-6	2.2
	960	Θ₂	26498	202	73	YT112M-6	2.2
	720	Θ₁	18165	100	65	YT100L.-8	1.1
	720	Θ₂	19124	114	65.8	YTICO.-8	1.1
9.0	960	Θ₁	34467	240	75	YT132M.-6	4
	960	Θ₂	36304	256	76	YT132M-6	4
	720	Θ₁	25850	135	68	YT132S-8	2.2
	720	Θ₂	27228	144	68.5	YT132S-8	2.2
10.0	960	Θ₁	47280	296	78	YT16CM-6	7.5
	960	Θ₁	49600	316	81	YTICCM-6	7.6
	720	Θ₁	35460	167	71	YT132M-3	3
	720	Θ₂	37350	178	71.5	YT132M—8	3

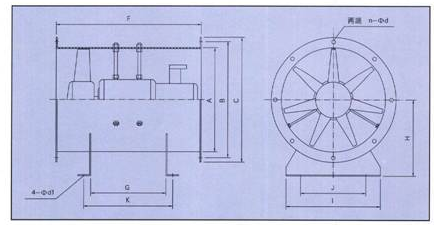

Tabela de desempenho de ventilador de fluxo axial de baixa tensão ZHT-35

Máquina Não.	ΦA	ΦB	ΦC	F		G		K	1	J	H	n	d	dl
2 .8	281	320	2-44	344	270(370)	180		210	260	80	210	4	10	12
3.15	316	355	379	379	290(413)	200		230	2S0	220	240	8	10	12
3.55	356	395	420	430	327(1430)		210	250	320	240	260	8	10	12
4	402	450	476	486	349(1450)		229	26S	350	280	290	8	10	12
4.5	452	488	527	537	314(441)		194	234	420	320	315	8	12	12
5	502	550	577	587	364(460)		240	280	420	385	340	12	12	12
5.6	562	596	637	667	404(500)		260	300	480	445	390	12	12	14
6.3	632	670	717	757	474(564)		310	350	540	490	440	12	12	14
7.1	713	770	803	879	494(603)		310	360	710	660	490	16	12	14
8	803	860	899	1000	579(738)		384	434	770	720	550	16	12	18
9	904	970	1011	1120	648(753)		440	490	866	810	610	16	16	18
10	1004	1070	1111	1250	753(661)		530	580	946	890	670	16	16	22
11.2	1124	1190	1232	1400	838(1025)		618	668	1136	1090	750	20	16	22

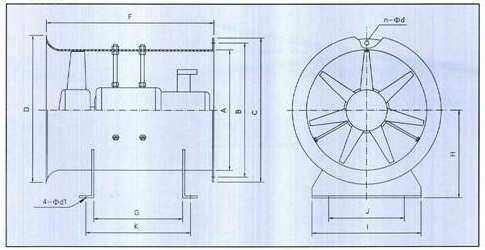

Tabela de desempenho de ventilador de fluxo axial de baixa tensão ZHT-35

Máquina Não.	ΦA	ΦB	ΦC	F	G		K	1	J	H	n	d	dl
2.8	281	320	344	270(37O)	180		210	260	80	210	4	10	12
3.15	316	355	379	270(383)	200		230	290	220	240	8	10	12
3.55	356	395	420	290(400)	210	250		320	240	260	8	10	12
4	402	450	476	310(410)	229	269		350	280	290	8	10	12
4.5	452	488	527	280(401)	194	234		420	320	315	8	12	12
5	502	550	577	320(420)	240	280		420	385	340	12	12	12
5.6	562	596	637	340(450)	260	300		480	445	390	12	12	14
6.3	632	670	717	390(504)	310	350		540	490	440	12	12	14
7.1	713	770	803	410(523)	310	360		710	660	490	16	12	14
8	803	860	899	490(643)	384	434		770	720	550	16	12	18
9	904	970	1011	540(548)	440	490		866	810	610	16	16	18
10	1004	10700	1111	630(741)	530	580		946	890	670	16	16	22
11.2	1124	1190	1232	720(905)	618	668		1136	1090	750	20	16	22
