Unidade de bomba de calor de fonte de terra tipo líquido

Página inicial » Produtos » Chiller Água » Unidade de bomba de calor de fonte de terra tipo líquido

A unidade de bomba de calor de fonte de terra tipo líquido é desenvolvida pelo grupo Shuangyi que traz tecnologia avançada de países europeus e americanos. Ele usa solo de temperatura normal ou água subterrânea e tem a característica de temperatura relativamente estável. É amplamente utilizado em hotel, shopping center, escritório, sala de exposições, aeroporto, ginásio e outras instalações públicas. Tem vantagens de alta eficiência, baixo ruído, construção racional, controle amigável, operação de segurança, fácil instalação e manutenção, etc.

Componentes e características técnicas do produto

Compressor
O compressor é um compressor especial de líquido total e está equipado com superaquecimento do motor, nível de óleo, diferença de pressão do óleo, estabilidade de escape e outras proteções para garantir a operação segura.
Condensador
ubo de troca de calor de alta eficiência é usado para tornar a eficiência do óleo secundário no condensador, tornando a unidade mais bonita, a estrutura mais concisa e o efeito de separação de óleo é melhor.
Evaporador

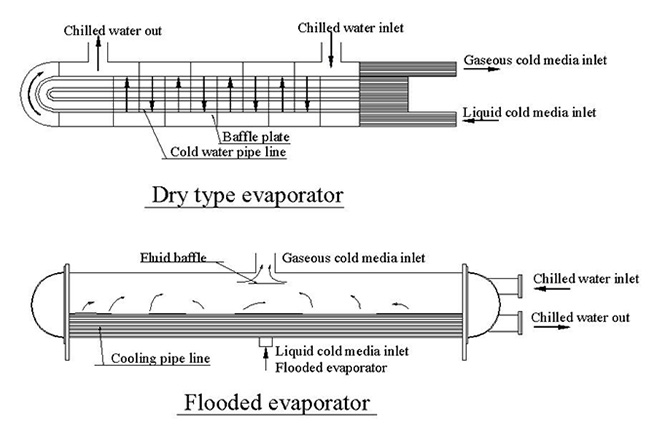

O evaporador eficiente é adotado. Comparado com o evaporador seco tradicional, as vantagens são:
A relação de entrada de energia para a produção de energia é melhorada
A manutenção é mais conveniente e confiável
As características de unidades hidráulicas cheias
A válvula de expansão eletrônica da marca mundialmente famosa é usada para que o suprimento de líquido do meio frio seja controlado de maneira oportuna e precisa. O controle da válvula de expansão térmica, escopo de controle estreito e baixa precisão de controle são evitados, o que melhora a eficiência da unidade.
Tecnologia de controle de óleo da unidade
A unidade é equipada com óleo secundário interno eficiente, sistema de retorno de óleo da bomba ejetora confiável, sistema de controle de nível de líquido refrigerante estável e programa automático de óleo de tração, etc.
Princípio da bomba de escorva
Utilizando a pressão negativa gerada na laringe do ejetor, o óleo da camada rica em óleo do evaporador é direcionado para a posição da garganta e o meio gasoso de alta pressão e então entra na extremidade de sucção do compressor.

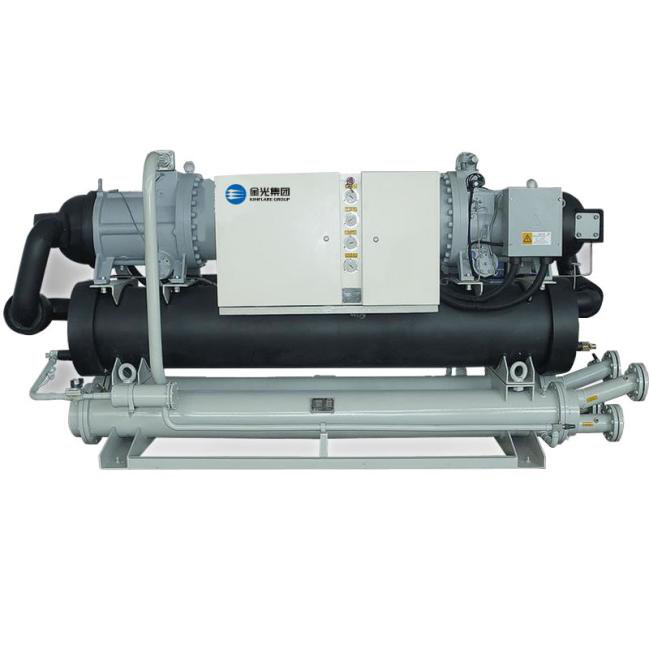

Unidade de bomba de calor de fonte de terra tipo líquido

Resumo da especificação do modelo

Tipo de unidade(DM)			Bomba de calor do tipo líquido total da série de fontes de solo
Tipo de unidade(DM)			330	430	580	660	810	1010
Capacidade de refrigeração		kW	330.0	430.0	580.0	660.0	810.0	1010.0
		104kcal/h	28.0	37.0	50.0	57.0	70.0	87.0
		RT	94.0	122.0	165.0	188.0	230.0	287.0
Capacidade de aquecimento		kW	319.0	418.0	568.4	646.8	793.8	989.8
		104kcal/h	27.4	35.9	48.9	55.6	68.3	85.1
		RT	91.0	119.0	162.0	184.0	223.0	282.0
Alimentação		Trifásica 380V 50Hz
Controle de energia			25%-100%
Potência de entrada de refrigeração		kW	60.0	78.0	104.0	118.0	146.0	152.0
Potência de entrada de aquecimento		kW	85.0	106.0	141.0	166.0	203.0	153.0
Max. habilitar atual		A	154.0	200.0	251.0	303.0	363.0	460.0
Compressor	Tipo		Compressor de parafuso semi-fechado
Compressor	Quantidade	Set	1
Refrigerante	Tipo		R22
Refrigerante	Quantidade	kg	120	160	200	240	270	300
Evaporador	Tipo		Trocador de calor de casco e tubo, tipo de líquido total horizontal
	Capacidade de refrigeração	m3/h	57	74	99	113	139	173
	Capacidade de aquecimento	m3/h	30	40	53	61	74	91
	Resistência à água	kPa	56	58	60	61	62	63
	Tamanho do tubo	DN	125	125	125	125	150	150
Condensador	Tipo		Trocador horizontal de calor de casco e tubo
	Capacidade de refrigeração	m3/h	30	53	53	61	74	90
	Capacidade de aquecimento	m3/h	57	89	89	113	139	173
	Resistência à água	kPa	51	56	56	57	60	61
	Tamanho do tubo	DN	125	125	125	125	150	150
Dimensões	Comprimento	mm	3450	3630	3650	3820	3860	3900
	Largura	mm	1100	1200	1300	1300	1400	1500
	Altura	mm	1650	1700	1750	1800	1850	1920
	Peso	kg	2700	3000	3400	3700	4200	4700

Tipo de unidade(DM)			Bomba de calor do tipo líquido total da série de fontes de solo
Tipo de unidade(DM)			1160	1310	1800	2020	2230	2620	3240
Capacidade de refrigeração		kW	1160.0	1310.0	1800.0	2020.0	2320.0	2620.0	3240
		104kcal/h	100.0	113.0	155.0	174.0	200.0	225.0	279
		RT	330.0	373.0	512.0	575.0	660.0	745.0	922
Capacidade de aquecimento		kW	1137.0	1283.0	1764.0	1979.0	2273.0	2568.0	3175
		104kcal/h	98.0	110.0	152.0	170.0	195.0	221.0	273
		RT	323.0	365.0	502.0	564.0	648.0	732.0	905
Alimentação		Trifásica 380V 50Hz
Controle de energia			12.5%-100%				6.25%-100%
Potência de entrada de refrigeração		kW	208.0	232.0	289.0	362.0	410.0	468.0	572
Potência de entrada de aquecimento		kW	276.0	316.0	406.0	516.0	558.0	648.0	798
Max. habilitar atual		A	153*2	303*3	363*2	460*2	153*4	303*4	363*4
Compressor	Tipo		Compressor de parafuso semi-fechado
Compressor	Quantidade	Set	2				4
Refrigerante	Tipo		R22
Refrigerante	Quantidade	kg	435	490	610	760	870	980	1220
Evaporador	Tipo		Trocador de calor de casco e tubo, tipo de líquido total horizontal
	Capacidade de refrigeração	m3/h	199	225	278	346	398	449	555
	Capacidade de aquecimento	m3/h	107	120	149	186	216	241	397
	Resistência à água	kPa	66	67	68	68	66	67	68
	Tamanho do tubo	DN	150	200	200	200	200	200	200
Condensador	Tipo		Trocador horizontal de calor de casco e tubo
	Capacidade de refrigeração	m3/h	107	120	149	189	213	241	297
	Capacidade de aquecimento	m3/h	199	225	278	349	398	449	555
	Resistência à água	kPa	62	62	63	64	65	63	63
	Tamanho do tubo	DN	150	200	200	200	200	200	200
Dimensões	Comprimento	mm	4500	4600	4750	4950	4500	4600	4750
	Largura	mm	1300	1400	1400	1500	2750	2950	2950
	Altura	mm	2150	2200	22200	2280	2150	2200	2200
	Peso	kg	6000	7500	8100	8900	11000	12100	13200
