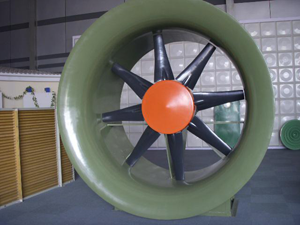

Ventilador de fluxo axial de têxtil série FZ40(35)-11

Página inicial » Produtos » Ventilador/Soprador » Ventilador de fluxo axial de têxtil série FZ40(35)-11

Enviar Mensagem

Aplicação:

O ventilador de fluxo axial de têxtil série FZ35 e FZ40 pode ser usado como o equipamento de ventilação ou fortalecimento de dissipação de calor em fábricas, armazéns, escritórios, residências. Também pode ser usado com ventilador livre, pode igualmente instalado em série de intervalo no duto de ar de exaustão longo para aumentar a pressão do vento no duto.

Modelos:

é dividos em diferentes números de dispositivos 8, 9, 10, 11.2, 14, 16, 20 e etc por diferentes diâmetros do impulsor.

No.8#&No.9#

No.10#&No.11.2#

No.16#&No18.#

Especificações No.8#&No.9#

No. 8# Rotativo: n=1500r/min Número de lâminas:10
O ângulo da lâmina	NO.	Pression totale(Pa)	Volume de ar (m³/h)	Eficiente(%η)	Motor
O ângulo da lâmina	NO.	Pression totale(Pa)	Volume de ar (m³/h)	Eficiente(%η)	Tipo(1)	Potência(KW)	Tipo(2)	Potência(KW)
8°	1 2 3	147 216 294	4.44 3.89 3.11	70 75 70	Y100L1-4	2.2	YDT112M-4/6	3/1.1
11°	1 2 3	177 245 319	5.28 4.72 3.89	75 80 75	Y100L1-4	2.2	YDT112M-4/6	3/1.1
14°	1 2 3	177 255 348	6.22 5.56 4.44	70 81 75	Y100L2-4	3.0	YDT114M-4/6	3/1.1
17°	1 2 3	201 309 373	6.94 5.83 5.00	70 80 75	Y100L2-4	3.0	YDT114M-4/6	3/1.1
20°	1 2 3	245 368 436	7.50 6.22 5.00	70 75 70	Y112M-4	4.0	YDT132S-4/6	4.5/1.5
Rotativo: n=1000r/min Número de lâminas:10
8°	1 2 3	66 96 130	2.97 2.61 2.08	70 75 7	Y90L-6	1.1	YDT112M-4/6	3/1.1
11°	1 2 3	78 109 141	3.53 3.17 2.61	75 80 75			YDT112M-4/6	3/1.1
14°	1 2 3	78 113 155	4.17 3.72 2.97	70 81 75			YDT112M-4/6	3/1.1
17°	1 2 3	89 137 166	4.67 3.92 3.36	70 80 75			YDT112M-4/6	3/1.1
20°	1 2 3	109 164 194	5.03 4.17 3.36	70 75 70			YDT132S-4/6	4.5/1.5
No.9# Rotativo: n=1500r/min Número de lâminas:10
O ângulo da lâmina	NO	Pression totale(Pa)	Volume de ar(m³/h)	Eficiente(%η)	Motor
O ângulo da lâmina	NO	Pression totale(Pa)	Volume de ar(m³/h)	Eficiente(%η)	Tipo(1)	Potência(KW)	Tipo(2)	Potência(KW)
8°	1 2 3	186 270 373	6.94 6.22 5.00	70 75 70	Y100L2-6	3.0	YDT112M-4/6	3/1.1
11°	1 2 3	196 358 432	8.47 6.94 5.56	75 80 75	Y112M-4	4.0	YDT132S-4/6	4.5/1.5
14°	1 2 3	220 319 446	9.86 8.75 6.94	70 81 75	Y132S-4	5.5	YDT132M-4/6	6/2
17°	1 2 3	245 422 505	11.11 8.75 6.94	70 80 75	Y132S-4	5.5	YDT132M-4/6	6/2
20°	1 2 3	309 461 544	12.22 9.86 7.78	70 75 70	Y132M-4	7.5
Rotativo: n=1000r/min Número de lâminas: 10
8°	1 2 3	82 120 166	4.67 4.17 3.36	70 75 70	Y90L-4	1.1	YDT112M-4/6	3/1.1
11°	1 2 3	87 159 191	5.67 4.67 3.72	70 80 70	Y90L-4	1.1	YDT132S-4/6	4.5/1.5
14°	1 2 3	97 141 198	6.61 5.86 4.67	70 81 75	Y100L-6	1.5	YDT132M-4/6	6/2
17°	1 2 3	109 187 225	7.44 5.86 4.67	70 80 70	Y100L-6	1.5	YDT132M-4/6	6/2
20°	1 2 3	137 205 241	8.19 6.61 5.22	70 75 70	Y112M-6	2.2

Deixe uma mensagem

*Email

*Mensagem

Produto

Seu Nome

Companhia

Tel/Fax.

Msn/Skype

Especificações No10#&No.11.2# &No.14#

No.10# Rotativo: n=1500r/min Número de lâminas: 10
O ângulo da lâmina	NO	Pression totale(Pa)	Volume de ar(m³/h)	Eficiente(%η)	Motor
O ângulo da lâmina	NO	Pression totale(Pa)	Volume de ar(m³/h)	Eficiente(%η)	Tipo(1)	Potência(KW)	Tipo(2)	Potência(KW)
8°	1 2 3	232 338 471	9.86 8.75 6.94	70 75 70	Y132S-4	5.5	YDT132M-4/6	6/2
11°	1 2 3	255 392 539	11.94 10.28 7.78	75 81 70	Y132M-4	7.5	YDT132M-4/6	6/2
14°	1 2 3	275 441 588	13.89 12.22 8.75	70 81 70	Y100M-6	11	YDT160M-4/6	9/3
17°	1 2 3	319 490 637	15.56 13.19 9.86	70 80 70	Y100M-6	11	YDT160M-4/6	9/3
20°	1 2 3	353 579 686	17.50 13.89 11.11	70 75 70	Y160L-4	15	YDT160L-4/6	12/4
Rotativo: n=1000r/min Número de lâminas: 10
8°	1 2 3	103 150 209	6.61 5.86 4.67	70 75 70	Y112M-6	2.2	YDT132M-4/6	6/2
11°	1 2 3	113 175 239	8.00 6.89 5.22	75 81 70	Y112M-6	2.2	YDT132M-4/6	6/2
14°	1 2 3	122 196 261	9.30 8.19 5.86	70 81 70	Y132S-6	3.0	YDT160M-4/6	9/3
17°	1 2 3	141 218 283	10.42 8.83 6.61	70 80 70	Y132M1-6	4.0	YDT160M-4/6	9/3
20°	1 2 3	157 257 305	11.72 9.31 7.44	70 75 70	Y132M1-6	4.0	YDT160L-4/6	12/4
No.11.2# Rotativo: n=1000r/min Número de lâminas:10
O ângulo da lâminas	NO.	Pression totale(Pa)	Volume de ar(m³/h)	Eficientely(%η)	motor
O ângulo da lâminas	NO.	Pression totale(Pa)	Volume de ar(m³/h)	Eficientely(%η)	Tipo(1)	Potência(KW)	Tipo(2)	Potência(KW)
8°	1 2 3	134 189 268	8.89 8.06 6.39	70 75 70	Y132S-6	2.2	YDT132M-6/8	3.7/1.8
11°	1 2 3	158 221 287	10.56 9.44 8.06	75 81 75	Y132M1-6	2.2	YDT132M-6/8	3.7/1.8
14°	1 2 3	158 229 317	12.50 11.11 8.89	70 81 75	Y132M2-6	5.5	YDT160M-6/8	6/2.6
17°	1 2 3	181 256 338	14.17 12.50 10.00	70 80 75	Y132M2-6	5.5	YDT160M-6/8	6/2.6
20°	1 2 3	221 334 370	15.56 12.50 11.11	70 75 70	Y160M-6	7.5	TDT160L-6/8	8/3.7
Rotativo: n=1000r/min Número de lâminas: 10
8°	1 2 3	76 107 151	6.67 6.06 4.81	70 75 70	Y132S-8	2.2	YDT132M-6/8	3.7/1.8
11°	1 2 3	89 125 162	7.92 7.08 6.06	75 81 75			YDT132M-6/8	3.7/1.8
14°	1 2 3	89 128 178	9.39 8.33 6.67	70 81 75			YDT160M-6/8	6/2.6
17°	1 2 3	102 144 190	10.64 9.39 7.50	70 80 75			YDT160M-6/8	6/2.6
20°	1 2 3	125 188 208	11.67 9.39 8.33	70 75 70	Y132M-6	3.0	YDT160L-6/8	8/3.7
No.14# Rotativo: n=1000r/min Número de lâminas:10
O ângulo da lâmina	NO.	Pression totale(Pa)	Volume de ar(m³/h)	Eficientely(%η)	Motor
O ângulo da lâmina	NO.	Pression totale(Pa)	Volume de ar(m³/h)	Eficientely(%η)	Tipo(1)	Potência(KW)	Tipo(2)	Potência(KW)
8°	1 2 3	208 299 422	17.50 15.56 12.50	70 75 70	Y160L-6	11	YDT132M-6/8	10/4.5
11°	1 2 3	245 348 456	20.97 18.61 15.56	75 80 75	Y160L-6	11	YDT132M-6/8	10/4.5
14°	1 2 3	245 348 495	25.00 20.97 17.50	70 81 75	Y180L-6	15	YDT200L1-6/8	17/7.5
17°	1 2 3	284 441 528	27.78 23.61 19.72	70 80 75	Y200L1-6	18.5	YDT200L1-6/8	17/7.5
20°	1 2 3	319 471 593	30.56 26.39 20.97	70 75 70	Y200L2-6	22	YDT200L2-6/8	20/10
Rotativo: n=1000r/min Número de lâminas: 10
8°	1 2 3	117 169 237	13.14 11.67 9.39	70 75 70	Y160M1-8	4.0	YDT180M-6/8	10/4.5
11°	1 2 3	138 196 257	15.72 13.97 11.67	75 80 75	Y160M2-8	5.5	YDT180M-6/8	10/4.5
14°	1 2 3	138 231 279	18.75 15.72 13.13	70 81 75	Y160M2-8	5.5	YDT200L1-6/8	17/7.5
17°	1 2 3	160 248 297	20.83 17.72 14.81	70 80 75	Y160L-8	7.5	YDT200L1-6/8	17/7.5
20°	1 2 3	179 265 333	22.92 19.81 15.72	70 75 70	Y180L-4	11	YDT200L2-6/8	20/10

Especificações No.16#&No18#&No16#

No.16# Rotativo: n=1000r/min blade:10
O ângulo da lâmina	NO	Pression totale(Pa)	Volume de ar(m³/h)	Eficientely(%η)	Motor
O ângulo da lâmina	NO	Pression totale(Pa)	Volume de ar(m³/h)	Eficientely(%η)	Tipo(1)	Motor(KW)	Tipo(2)	Motor(KW)
8°	1 2 3	265 378 525	25.00 22.22 17.50	70 75 70	Y180L-6	15	YDT200L1-6/8	17/7.5
11°	1 2 3	309 510 598	29.44 25.00 20.72	75 80 70	Y200L2-6	22	YDT200L2-6/8	20/10
14°	1 2 3	309 559 667	34.72 27.78 22.22	70 80 70	Y225M-6	30	YDT225M-6/8	25/12
17°	1 2 3	368 588 711	38.89 31.11 25.00	70 80 70	Y225M-6	30	YDT250M-6/8	30/15
20°	1 2 3	471 647 736	41.67 34.72 31.11	70 75 75	Y250M-6	37	YDT280S-6/8	37/17
Rotativo: n=750r/min Número de lâminas: 10
8°	1 2 3	149 213 295	18.75 16.67 13.13	70 75 70	Y160L-8	7.5	YDT200L1-6/8	17/7.5
11°	1 2 3	174 287 336	22.08 18.75 14.81	75 80 70	Y180L-8	11	YDT200L2-6/8	20/10
14°	1 2 3	174 315 376	26.06 20.83 16.67	70 80 70	Y180L-8	11	YDT225M-6/8	25/12
17°	1 2 3	207 331 400	29.17 23.33 18.75	70 80 70	Y200L-8	15	YDT250M-6/8	60/15
20°	1 2 3	265 364 414	31.25 26.06 23.33	70 75 75	Y200L-8	15	YDT280S-6/8	37/17
No.18# Rotativo: n=1000r/min Número de lâminas: 8
O ângulo da lâminas	NO.	Pression totale(Pa)	Volume de ar(m³/h)	Eficientely(%η)	Motor
O ângulo da lâminas	NO.	Pression totale(Pa)	Volume de ar(m³/h)	Eficientely(%η)	Tipo(1)	Potência(KW)	Tipo(2)	Potência(KW)
8°	1 2 3	360 520 640	45.83 38.89 31.11	70 78 76	Y250M-6	30	YDT250M-6/8	30/15
11°	1 2 3	400 585 675	52.78 44.44 36.11	74 80 78	Y225M-6	37	YDT280S2-6/8	37/17
14°	1 2 3	442 630 690	58.89 50.00 44.44	76 82 80	Y280S-6	45	YDT180M1-6/8	45/25
17°	1 2 3	475 660 740	65.83 55.56 47.22	78 82 78	Y280M-6	55	YDT280M2-6/8	55/27
20°	1 2 3	580 685 755	69.44 62.22 52.78	80 82 78
Rotativo: n=750r /min Número de lâminas: 8
8°	1 2 3	202 292 360	34.39 29.17 23.33	70 78 76	Y200L-8	15	YDT250M-6/8	30/15
11°	1 2 3	226 330 380	39.58 33.33 27.08	74 80 78	Y225M-6	18.5	YDT280S2-6/8	37/17
14°	1 2 3	249 354 388	44.17 37.50 33.33	76 82 80	Y225M-8	22	YDT180M1-6/8	45/25
17°	1 2 3	267 372 417	49.39 41.67 35.56	78 82 78	Y250M-8	30	YDT280M2-6/8	55/27
20°	1 2 3	326 385 425	52.22 46.67 39.58	80 82 78	Y250M-8	30	YDT280M2-6/8	55/27

No.20# Rotativo: n=1000r/min Número de lâminas:5
O ângulo da lâmina	NO.	Pression totale(Pa)		Volume de ar(m³/h)		Eficientely(%η)		Motor
								Tipo(1)		Potência(KW)		Tipo(2)		Potência(KW)
8°	1 2 3	265 400 485		59.72 50.00 36.11		72 81 76		Y225M-6		30		YDT250M-6/8		30/15
11°	1 2 3	292 457 515		69.44 55.56 44.44		76 84 78		Y250M-6		37		YDT280S-6/8		37/17
14°	1 2 3	310 485 530		81.11 62.22 52.78		78 84 80		Y280S-8		45		YDT280M1-6/8		45/25
17°	1 2 3	370 490 540		87.50 75.22 62.22		78 84 80		Y280M-8		55		YDT280M2-6/8		55/27
20°	1 2 3	385 475 560		100.00 87.50 69.44		80 84 78
Rotativo: n=1000r/min Número de lâminas: 5
8°	1 2 3	149 226 273	44.80 37.50 27.08		72 81 76		Y200L-8		15		YDT250M-6/8		30/15
11°	1 2 3	165 257 289	52.08 41.67 33.33		76 84 78						YDT280S-6/8		37/17
14°	1 2 3	175 273 298	60.83 46.67 39.58		78 84 80		Y225S-8		18.5		YDT280M1-6/8		45/25
17°	1 2 3	208 276 304	65.64 54.17 46.67		78 84 80		Y225M-8		22		YDT280M2-6/8		55/27
20°	1 2 3	214 267 315	75.00 65.64 52.08		80 84 78		Y250M-8		30

Rotativo: n=1000r /min Número de lâminas: 5
O ângulo da lâmina	NO.	Pression totale(Pa)	Volume de ar(m³/h)	Eficientely(%η)	Motor
O ângulo da lâmina	NO.	Pression totale(Pa)	Volume de ar(m³/h)	Eficientely(%η)	Tipo(1)	Potência(KW)	Tipo(2)	Potência(KW)
8°	1 2 3	450 550 665	55.56 50.00 38.89	74 78 76	Y280S-8	45	YDT280M1-6/8	45/25
11°	1 2 3	385 630 685	69.44 55.56 50.00	72 82 80	Y280M-8	55	YDT280M2-6/8	55/27
14°	1 2 3	450 680 725	77.78 62.22 55.56	76 82 80
17°	1 2 3	475 630 750	87.50 77.78 62.66	78 82 80
20°	1 2 3	515 745 790	98.61 77.78 69.44	78 82 80
Rotativo: n=750r/min Número de lâminas: 8
8°	1 2 3	253 310 374	41.67 37.50 29.17	74 78 76	Y225S-8	18.5	YDT280M1-6/8	45/25
11°	1 2 3	217 354 385	52.08 41.67 37.50	72 82 80	Y225M-8	22	YDT280M2-6/8	55/27
14°	1 2 3	253 382 408	58.33 46.67 41.67	76 82 80	Y250M-8	30
17°	1 2 3	267 354 422	65.64 58.33 46.67	78 82 80	Y250M-8	30
20°	1 2 3	289 420 444	73.97 58.33 52.08	78 82 80	Y280S-8	37
