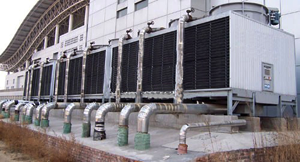

Torre de resfriamento de fluxo transversal quadrado DFH

Página inicial » Produtos » Torre de resfriamento » Torre de resfriamento de fluxo transversal quadrado DFH

Enviar Mensagem

Esta série de torre de resfriamento de fluxo transversal quadrado DFH de fluxo transversal usa entrada de ar de dois lados, o ventilador no topo torna o ar realizar troca de mídia com água quente, através de enchimento dos dois lados da torre e, em seguida, descarrega o ar quente e húmido fora da torre.

Características principais:

1. Economia de espaço, estrutura leve
Aplica enchimento de transferência de calor de alta eficiência de design especial para esta série de torre de resfriamento, a área de transferência de calor é muito melhorada, em comparação com a série original HBLD e HBLCD, a sua área ocupada é significativamente reduzida, devido à otimização de design da estrutura e o uso do aço, o peso operacional também é bastante reduzido.

2. Economia de energia
Usa enchimento de pequena resistência de ventilação e ventilador eficiente de FRP com pá de aerofólio projetado pela Universidade Tsinghua que é especificamente para torre de resfriamento, é de potência do motor menor e mais economia de energia, também pode equipar com motor de duas velocidades para economizar energia, de acordo com as necessidades do usuário.

3. Ruído de funcionamento extremamente baixo
Usa o ventilador de fluxo axial de baixo ruído de FRP projetado pela Universidade Tsinghua que é especificamente para torre de resfriamento, e o motor de baixo ruído projetado especificamente para torre de resfriamento, cumprindo os requisitos ambientais.

Tabela de referências de torre de resfriamento de fluxo transversal quadrado:

		DFH-80	DFH-100	DFH-125	DFH-150	DFH-175	DFH-200	DFH-250	DFH-300	DFH-350
Ciclo da água	r=28℃(m³/h)	80	100	125	150	175	200	250	300	350
	r=27℃(m³/h)	93	119	147	175	205	237	288	351	410
Tonelagem Fria(rt)		115	145	185	225	260	295	370	440	510
Eficiência Fria		400	500	625	750	875	1000	1250	1500	1750
Sistema de energia	Diâmetro do ventilador	Φ1600	Φ1600	Φ1800	Φ2000	Φ2000	Φ2400	Φ2400	Φ400	Φ2800
Tamanho total	Potência*Set	2.2*1	3.0*1	4.0*1	5.5*1	5.5*1	7.5*1	7.5*1	11*1	11*1
	Comprimento(mm)	1850	2060	2280	2580	2860	3290	3320	3320	3580
	Largura(mm)	3190	3190	3390	3590	35S0	3970	4570	4570	4970
	Altura(mm)	3420	3420	3860	3960	3960	4!60	4160	4930	4930
Dimensão da tubulação	Entrada pipe	100*2	100*2	125*2	125*2	125*2	125*2	150*2	150*2	150*2
	Saída pipe	150*1	150*1	200*1	200*1	200*1	200*1	250*1	250*1	300*1
	Tubo de descarga	50*1	50*1	50*1	50*1	50*1	80*1	80*1	80*1	80*1
	Esvaziamento tubo	32*1	32*1	32*1	32*1	32*1	40*1	40*1	40*1	40*1
	Abastecimento de água automático	32*1	32*1	32*1	32*1	32*1	40*1	40*1	40*1	40*1
	Abastecimento de água manual	50*1	50*1	50*1	50*1	50*1	80*1	80*1	80*1	80*1
Torre de elevador		3.8	3.8	4.0	4.2	4.2	4.5	4.5	5.2	5.2
Peso	Pesokg	810	855	970	1175	1279	1387	1911	2343	2510
Peso	Peso operacional	2177	2286	2714	3088	3343	38C5	5376	6080	6615
Ruído		57	57	58	59	59	60	61	62	63

				OFH-400	DFH-450	DFH-500	DFH-600	DFH-700	DFH-800	DFH-900	DFH-1000
Ciclo da água	r(m³/h)			400	450	500	600	700	800	900	1030
	r(m³/h)			467	525	564	700	815	917	1050	1226
Tonelagem Fria(rt)				590	660	735	683	1025	1180	1320	1520
Eficiência Fria				2000	2250	2500	3000	3500	4003	4500	5000
Potência System			Diâmetro do ventilador	2800	3400	3400	3800	3800	2800	3400	3400
Tamanho total			Potência *Set	11*1	15*1	15*1	16*1	22*1	11*2	15*2	15*2
			Comprimento(mm)	3680	3660	3360	4450	4860	7160	7320	7920
			Largura(mm)	5660	6160	6160	6380	6380	5660	6160	6160
			Altura(mm)	5220	5220	5220	5220	5220	5220	5220	5220
Dimensão da tubulação			Entrada pipe	200*2	200*2	200*2	150*4	150*4	200*4	200*4	200*4
			Saída pipe	300*1	300*1	350*1	350*1	400*1	300*2	300*2	300*2
			Tubo de descarga	100*1	100*1	100*1	100*1	100*1	100*2	100*2	100*2
			Esvaziamento tubo	50*1	50*1	50*1	50*1	50*1	50*2	50*2	50*2
			Abastecimento de água automático	50*1	50*1	50*1	50*1	50*1	50*2	50*2	50*2
			Abastecimento de água manual	100*1	100*1	100*1	100*1	100*1	100*2	100*2	100*2
Torre de elevador				6.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5
Peso		Peso(kg)		3032	3640	4440	4770	5200	5960	7210	8770
Peso		Peso em operação		7330	8800	9320	9960	11800	14550	17430	18500
Ruído				64	64	65	66	66	65	65	66
